اینورتر صنعتی

خرید اینورتر صنعتی، مورد مهمی است که باید با آگاهی و مشاوره کافی انجام شود. اینورتر صنعتی که در صنعت با نام های دیگری مانند درایو، درایو فرکانس متغیر، کنترل دور موتور یا VFD نیز شناخته می شود، دستگاهی است که می تواند جریان برق ورودی مستقیم ( DC ) را به جریان متناوب ( AC ) تبدیل کند. هم چنین اینورترها می توانند ولتاژ خروجی مناسب برای موتورهای الکتریکی را تولید کنند. معمولا در صنایع و کاربری های صنعتی برای تنظیم دور و گشتاور الکتروموتورها، و یا برای راه اندازی الکتروموتورها و دینام های سه فاز با برق تکفاز از اینورتر صنعتی استفاده می شود و صنعتگران برای راه اندازی موتورهای الکتریکی اقدام به خرید اینورتر صنعتی می کنند.

انواع اینورتر صنعتی که در صنعت و دستگاه های صنعتی مورد استفاده قرار می گیرد دارای ویژگی ها و عملکرد متفاوت هستند. با توجه به نوع کاربری، شرایط محیطی و مشخصات و ویژگی های دستگاه باید نسبت به انتخاب و خرید اینورتر صنعتی اقدام کنید. در این مقاله شما با مهمترین نکات و موارد مورد نیاز برای کسب آگاهی لازم در انتخاب و خرید انواع اینورتر صنعتی آشنا می شوید.

اینورتر صنعتی چیست؟

اینورتر صنعتی که انواع درایو صنعتی نیز شناخته می شود و در زبان انگلیسی نیز VARIABLE FREQUENCY DRIVE یا (VFD) نامیده می‌شود در معنی لغوی معکوس کننده جریان است و در معنای مفهومی نوعی کنترل کننده دور و راه انداز موتور است. از نظر الکترونیکی هر دستگاهی که برق جریان مستقیم DC را به برق جریان متناوب AC تبدیل کند، اینورتر نامیده می‌شود.

انواع اینورتر صنعتی وظیفه کنترل سرعت و گشتاور الکتروموتور را بر عهده دارد. در هنگام خرید الکتروموتور یکی از مواردی که بررسی می شود تک فاز یا سه فاز بودن جریان ورودی آن است. به همین دلیل اینورتر متناسب با آن نیز در نظر گرفته می شود. زیرا با استفاده از اینورتر سرعت و چرخش الکتروموتور و حفاظت و ایمنی آن به راحتی قابل کنترل است. اطلاعات کافی در مورد ساختار و اجزای الکتروموتور مانند نوع سیم پیچی، بلبرینگ و شفت، ترمز الکتروموتور و جنس بدنه و پوسته در تعیین اینورتر متناسب با موتور موثر است.

اینورتر دستگاهی است که بسیاری از مشکلات را در صنایع و دستگاه ها حل کرده است. انواع درایو صنعتی به عنوان بخش اصلی کار تولید توان در یک منبع تغذیه بدون وقفه را انجام می دهند. به دلیل تولید جریان متناوب و کیفیت ولتاژ و همچنین کنترل ایمنی و حفاظت از الکتروموتورها، این دستگاه در صنعت بسیار استفاده می شود. همچنین داشتن راندمان بالا به همراه رگولاسیون مناسب به همراه حفظ کمترین میزان اختلال موجی شامل آفست و هارمونیک‌های ورودی و خروجی دیگر فاکتورهای یک اینورتر برق صنعتی است.

لازم به ذکر است که دستگاه دیگری با نام کانورتر وجود دارد که با اینورتر متفاوت است. لازم است با فرق اینورتر با کانورتر نیز آشنا شوید تا در هنگام انتخاب و خرید دچار اشتباه نشوید

مزایای استفاده از انواع اینورتر صنعتی

• کنترل سرعت و چرخش الکتروموتور با توجه به جریان ورودی و توان دستگاه : برای مثال اگر الکتروموتور جی ام کو 1400 دور داشته باشیم با نصب اینورتر به آن می توان دور موتور را از یک دور تا 1400 دور در دقیقه تنظیم نمود.
• با استفاده از اینورتر ایمنی و حفاظت از الکتروموتور بیشتر می شود و خطراتی مانند شوک به موتور و سوختن موتور از بین می رود
• استفاده از اینورتر باعث صرفه جویی در مصرف برق و انرژی می شود
• درایوهای AC می تواند با کنترل چرخش موتور، 20 تا 50 درصد از مصرف انرژی بکاهد.
• کاهش اختلالات نوسان برق و جلوگیری از خطرات احتمالی آن
• تغییر جهت چرخش موتور به راحتی با اینورتر امکان پذیر است. با استفاده از اینورتر به راحتی می توان الکتروموتور را چپ گرد یا راست گرد کرد.
• نصب و راه اندازی انواع اینورتر صنعتی ساده است.
• درایوهای صنعتی از قبل برنامه ریزی شده اند و با اتصال آنها به برق و روشن کردن آنها شروع به کار می کنند.
• درایو صنعتی می تواند سرعت کم یا زیاد مورد نیاز بار را بدون دستگاه ها و گیربکس های افزایش دهنده یا کاهش دهنده سرعت، تحویل دهد. این باعث صرفه جویی در هزینه های نگهداری و نیاز به فضای کمی می شود.

علاوه بر توضیحات بالا، استفاده خرید اینورتر و درایو صنعتی مزایای دیگری نیز دارد، به دلیل همین مزایا صنعتگران از این دستگاه استفاده می کنند. مهمترین مزایای استفاده از اینورترهای صنعتی عبارتند از :

• قابلیت راه اندازی الکتروموتور سه فاز با برق تکفاز ( البته حداکثر تا توان 4 کیلووات )، موتورهای سه فاز
• تنظیم دور و گشتاور الکتروموتور : برای مثال اگر موتور الکتریکی 1400 دور باشد اینورتر می تواند دور آن را از 1 دور تا 1400 دور در دقیقه تنظیم کند
• اینورتر می تواند جهت گردش موتور را در هر دو حالت چپ گرد و یا راست گرد تنظیم کند
• در هنگام استارت اولیه موتور، اینورتر فشار و ضربه مکانیکی اولیه را می گیرد
• شوک و جریان کشی اولیه موتور با نصب اینورتر از بین می رود
• صر و صدای موتور و نویز آن با نصب اینورتر بسیار کاهش می یابد
• تشخیص هوشمند میزان بار موتور و حفاظت در برابر بار اضافه
• قابلیت کنترل از راه دور
• کاهش قابل توجه هزینه‌های اجرایی ( 60 درصد صرفه جویی در هزینه ها
• کاهش هزینه برق و انرژی مصرف

در مجموع اینورترهای صنعتی هم به نوعی ایمنی و حفاظت از موتورهای الکتریکی را تضمین می کنند و هم راندمان و کارایی آنها را بالا می برند و هم در مصرف برق و انرژی صرفه جویی می شود

کاربرد اینورتر صنعتی

کاربرد انواع درایو صنعتی گسترده است. تقریبا در همه دستگاه های صنعتی و حتی دستگاه های فروشگاهی و خانگی کاربرد دارند و برای هر کاربرد از توان مصرفی مختلفی استفاده می شود. از نظر کاربرد و استفاده از اینورترها انواع مختلفی از اینورترهای صنعتی توسط برندهای سازنده در سراسر جهان تولید و عرضه می شود. عمده کاربرد اینورتر را می‌توان در موارد زیر خلاصه کرد:

• انواع پمپ های صنعتی و ساختمانی
• سیستم های آب رسانی بوستر پمپ
• فن های صنعتی مثل فن کوره، فن گلخانه، فن تهویه، فن کولینگ تاور، فن تونل و غیره
• بلوئر
• آسانسور
• اسپیندل موتور در دستگاه های CNC چوب و فرزکاری
• ماشین آلات خم و برش
• ماشین آلات جوشکاری
• انواع جرثقیل های سقفی و تاور کرین های سنگین
• نوار نقاله
• دستگاهای اکسترودر
• انواع ماشین آلات صنایع چاپ
• ماشین آلات بسته بندی
• انواع ماشین آلات صنایع تزریق پلاستیک
• پارکینگ های طبقاتی
• انتقال انرژی به روش HVDC
• درایوهای الکتریکی وسیله نقلیه برقی
• استفاده در پنل های خورشیدی
• منبع تغذیه
• منابع برق اضطراری
• گرمکن القایی

در صنعت با توجه به کاربری و اهداف مورد نیاز از انواع درایوهای صنعتی تک فاز و سه فاز و اینورترهای سبک کار و سنگین کار استفاده می شوند. بنابراین کارخانه های سازنده اینورتر نیز از نظر کاربرد و مصرف اقدام به تولید انواع اینورتر صنعتی تکفاز و سه فاز در مدل های مختلف سبک کار و سنگین کار در توان های مختلف مصرفی می کنند

اینورتر و درایوهای صنعتی در صنعت کاربرد بسیار زیادی دارند. در دستگاه های صنعتی که در زیر ذکر شده است.از آنجا که کاربرد الکتروموتور در صنعت بیار زیاد است، برای کنترل الکتروموتورها از اینورترها استفاده می شود :

• الکتروپمپ های خانگی یا صنعتی
• بوستر پمپ
• هواکش ها و فن های صنعتی
• آسانسور و بالابر و پارکینگ طبقاتی
• دستگاه های CNC برای کنترل موتورهای اسپیندل
• دستگاه های برش و جوشکاری
• جرثقیل های سقفی و تاور کرین
• نوار نقاله
• دستگاهای اکسترودر
• دستگاه های صنایع چوب
• ماشین آلات بسته بندی
• ماشین آلات تزریق پلاستیک
• پنل های خورشیدی
• برق اضطراری
• سیستم های گرمایشی و سرمایشی

کاربرد اصلی اینورترها یا معکوس‌کننده‌ها، انجام عمل عکس مبدل‌های متداول برق AC به DC است و کاربرد دیگر اینورترها (یا درایو AC)، کنترل دور و سرعت موتورهای الکتریکی AC سه‌فاز بدون کاهش قدرت و گشتاور موتور و کاهش مصرف انرژی بدون هیچ گونه تأثیری در عملکرد سیستم است.

انواع اینورترها

اینورتر با توجه به مشخصه خروجی اینورتر، منبع اینورتر، بر اساس نوع بار، با توجه به تکنیک های مختلف PWM و تعداد سطح خروجی آن طبقه بندی می شوند. به صورت خلاصه انواع اینورتر عبارتند از:

با توجه به مشخصه خروجی:

• اینورتر موج مربعی
• اینورتر موج سینوسی
• اینورتر موج سینوسی اصلاح شده

با توجه به منبع اینورتر:

• اینورتر منبع فعلی
• اینورتر منبع ولتاژ

با توجه به نوع بار:

• اینورتر تک فاز
• اینورتر نیم پل
• اینورتر پل کامل
• اینورتر سه فاز
• حالت ۱۸۰ درجه
• حالت ۱۲۰ درجه

با توجه به تکنیک های مختلف PWM:

• مدولاسیون عرض پالس ساده (SPWM)
• مدولاسیون عرض پالس چندگانه (MPWM)
• مدولاسیون عرض پالس سینوسی (SPWM)
• مدولاسیون عرض پالس سینوسی اصلاح شده (MSPWM)

با توجه به تعداد سطح خروجی:

• اینورتر دو سطحی معمولی
• اینورتر چند سطحی

اجزای اصلی اینورتر و انواع درایو صنعتی

مهمترین بخش ها و اجزای اینورترها و درایوهای صنعتی شامل موارد زیر است:

1) بخش کنترل

همانطور که از نام آن هویداست، این بخش برای کنترل و تنظیمات درایو استفاده می شود و شامل کی پد، برد ترمینال، برد کنترل و برد پاور است

1-1) کی پد

یکی از اجزای اصلی و مهم در بخش کنترل انواع اینورتر صنعتی، کی پد (KeyPad) است. کی پد بیشتر به صورت دیجیتال با صفحه نمایش LCD ساخته می شوند. بوسیله کی پد می توان کارهایی مانند کم و زیاد کردن سرعت، انجام تنظیمات محلی دستگاه، انجام عملیات Jog، سهولت در تست دستی و تنظیم کلیه پارامترهای اینورتر اشاره کرد.

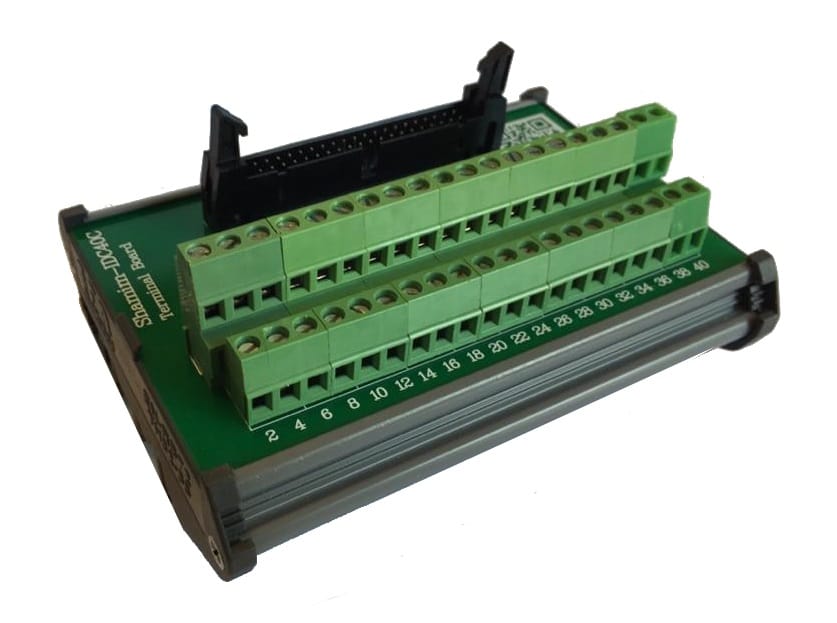

1-2) ترمینال برد

از دیگر اجزای اصلی انواع درایو صنعتی و بخش کنترل ترمینال برد است. این قطعه برای کم و زیاد کردن گشتاور یا دور اینورتر، شروع و خاتمه دادن به کار اینورتر از راه دور، ارائه دستور و فرماندهی به درایو، متصل نمودن سنسور به درایو، اضافه کردن ولوم خارجی و هم‌چنین اجرا و صادر کردن دستور قطع و وصل به درایو یا اینورتر دیگر مورد استفاده قرار می‌گیرد.

بر روی برد ترمینال یک سری پایانه‌هایی وجود دارند. ورودی و خروجی دیجیتال، ورودی و خروجی آنالوگ و خروجی شبکه این ترمینال‌ها را شامل می‌شوند. به عنوان مثال تنظیم یک ولوم با ورودی به شکل دیجیتال و خروجی دیجیتال و یا ورودی و خروجی به صورت آنالوگ بر عهده این قطعه است.

1-3) برد کنترل

برد کنترل اینورتر ( control-board ) یکی از مهم‌ترین قسمت‌ها و اجزای اصلی انواع درایو صنعتی و در بخش کنترل آن است. برد کنترل به عنوان مغز سیستم نامیده می شود و در اینورتر یا VFD وظیفه ایجاد هماهنگی و فرمان دادن به اجزای دستگاه را بر عهده دارد. ویژگی‌های یک برد کنترل خوب شامل عدم تولید نویز، استفاده از قطعات باکیفیت، ارسال سیگنال‌های بدون نویز و پالس برای کنترل ترانزیستورهای قدرت، اندازه‌گیری دقیق مقدار جریان نمونه‌برداری شده از خروجی برد قدرت و در پایان به کارگیری پد PCB با کیفیت مناسب است.

1-4) برد پاور

برد پاور نیز بخش مهم دیگری در قسمت کنترل انواع درایو صنعتی است. کار این بخش جداسازی نواحی ولتاژ بالا از نواحی ولتاژ پایین، دریافت سیگنال‌های ورودی و تبدیل آن‌ها، ارسال یک سیگنال مناسب به خروجی و هم‌چنین شناسایی کیفیت سیگنال‌های ورودی و خروجی نواحی کنترلی تولید شده و مورد استفاده قرار می‌گیرد. عدم تولید نویز، داشتن خروجی ثابت و بدون نوسان، به کارگیری قطعات مرغوب و با کیفیت بالا، عایق‌بندی مناسب، استفاده از فیوز قطع کننده به هنگام خرابی و هم‌چنین داشتن فن خنک‌کننده از جمله خصوصیات یک برد پاور خوب به شمار می‌رود.

2) بخش مدار اصلی

از مهمترین و پیچیده‌ترین بخش‌های انواع اینورتر صنعتی، مدار اصلی آن است که وظیفه تبدیل‌های سخت و مهم را بر عهده دارد. وظیفه این بخش به این صورت است که ولتاژ ورودی را دریافت کرده و به ولتاژ DC تبدیل می‌کند و مجدد به ولتاژ AC مورد نیاز در خروجی تبدیل می‌نماید. مدار اصلی به دلیل اینکه بیشترین عملکرد دستگاه را بر عهده دارد، بیشتر در معرض خرابی قرار دارد و در صورت تعمیر نشدن می‌تواند آسیب‌های جدی به دستگاه وارد نماید.اجزای موجود در بخش مدار اصلی شامل موارد زیر هستند:

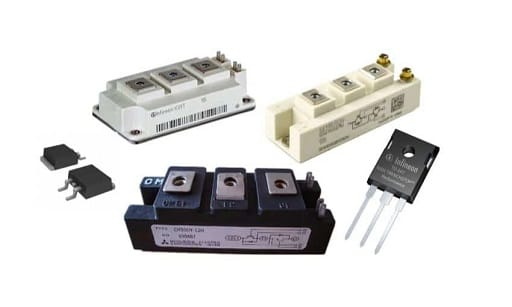

2-1) سوئیچ IGBT

کار سوئیچ IGBT در بخش مدار اصلی انواع درایو صنعتی، روشن و خاموش یا همان سوئیچ کردن الکترونیکی با سرعت بالا است. امکان تغییر فرکانس بالا در این قطعه، موجب شده تا به منظور تبدیل ولتاژ DC به AC با سرعت بالا، برای خروجی اینورتر به کار گرفته شود. IGBT در واقع یک ترانزیستور دو قطبی عایق شده است که توانایی تعویض منبع تغذیه در برنامه‌های پرقدرت مانند اینورتر را دارد و به همین دلیل در جریان‌ها و ولتاژهای بالا به کار می‌رود.

ماژول های ترانزیستور دو قطبی بیشتر در اینورترهای سه فاز کاربرد دارند. به علاوه موارد کاربری مانند درایوهای فرکانس متغیر به منظور کنترل سرعت موتورهای AC، منابع تغذیه اضطراری، اینورترهای خورشیدی و … را شامل می‌شوند. در حالت کلی سوئیچ IGBT موظف است تا از ورود جریان به موتور جلوگیری کرده و جریان‌هایی شبه سینوسی با فرکانس‌های متغیر را تولید و آن‌ها را بر روی موتور خروجی اجرا کند.

علاوه بر موارد ذکر شده بالا می توان به موارد زیر بعنوان بخش های دیگر اینورترهای صنعتی اشاره کرد:

• خازن‌ های لینک DC
•  بخش منبع تغذیه
•  مبدل
•  لوازم جانبی مانند کارت شبکه و کارت انکودر و کارت های ورودی و خروجی
•  فن خنک کننده
•  فیلتر
• 19) هیت سینک

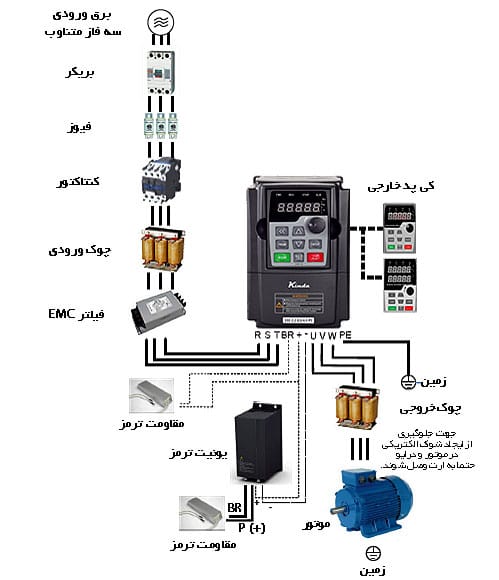

ساختار انواع اینورترهای صنعتی

ساختار انواع درایو صنعتی و عملکر آنها به گونه ای است که با توجه به جریان ورودی برق ( تکفاز یا سه فاز ) و قطعات به کار رفته در آن، جریان خروجی سه فاز و توان خروجی را تولید کرده و برای کنترل موتور الکتریکی مورد استفاده قرار می گیرد. به شکل زیر نگاه کنید. کلیه قطعات برق صنعتی مورد نیاز برای ورود جریان به اینورتر و نحوه اتصال آن در شکل نشان داده شده است. همچنین نحوه اتصال خروجی اینورتر به الکتروموتور را می توانید ببینید و این نحوه اتصالات کاملا با عملکر و ساختار انواع اینورتر صنعتی مرتبط است.

همانگونه که در شکل مشاهده می کنید تجهیزات دیگری مانند انواع کلید مینیاتوری، فیوز و کنتاکتور و … در مدار اتوماسیون صنعتی برای اتصال به اینورتر استفاده می شود. کارشناس نصب در هنگام اتصال این قطعات نکات لازم را رعایت کرده تا در مدار مشکلی بوجود نیاید. برای آگاهی از قیمت شمارنده دیجیتال و سایر تجهیزات صنعتی با کارشناسان ما تماس بگیرید.

انواع اینورتر صنعتی از نظر شکل موج خروجی

از نظر شکل موج خروجی در اینورترها می توان گفت خروجی یک اینورتر در حالت ساده می‌تواند یک موج مربعی باشد که می‌تواند به حالت سینوسی نزدیک شود. بر همین اساس سه مدل برای شکل موج درایوها در نظر گرفته شده که به معرفی آنها می‌پردازیم:

 اینورتر هایی با شکل موج مربعی

در این مدل در خروجی یک شکل موج مربعی داریم -اغلب بارهای AC با ولتاژ سینوسی شکل سروکار دارند- در نتیجه با اتصال ولتاژ مربعی به آنها یا تلفات زیادی خواهیم داشت و یا در بدترین حالت ممکن بار از بین می‌رود ( می‌سوزد). این مدل اینورتر ارزان‌ترین نوع اینورتر ها می‌باشد و همان‌طور که گفتیم عموماً همراه با یک فیلتر (فیلتر پایین گذر اکتیو) به کار می‌رود تا خروجی آن به حالت سینوسی نزدیک شود.

 اینورتر هایی با شکل شبه سینوسی یا اینورتر های سینوسی اصلاح شده

این مدل در خروجی سیگنالی تولید می‌کند که شبیه به سینوس است؛ اما با حالت سینوسی خالص متفاوت است. در این مدل از وقفه‌هایی قبل از جابجایی فاز استفاده می‌شود و اینورتر مستقیماً فاز را از حالت مثبت به حالت منفی تغییر نمی‌دهد.

اینورتر هایی با شکل سینوسی

این مدل از انواع درایو صنعتی پرمصرف‌ترین مدل و پیچیده‌ترین مدل هستند، هزینه ساخت آنها بالاتر و میزان تلفات آنها به‌شدت کم می‌باشد. درایوهای VFD یا کنترل کننده‌های دور موتور از این نوع اینورتر ها بهره می‌برند که در آنها از خاصیت PWM استفاده شده است. PWM یا روش مدولاسیون پهنای پالس نیز انواع مختلفی دارد که در ادامه به آنها خواهیم پرداخت اما به طور کلی در این روش یک سیگنال مرجع و یک سیگنال حامل مثلثی داریم که پالس ارسالی برای سوئیچ‌های قدرت برای ساخت پالس مربعی که شبیه‌ترین حالت به پالس سینوسی درخواستی ما باشد را مشخص می‌کند.

انواع اینورتر صنعتی از نظر امواج ورودی

اینورترهای صنعتی از نظر جریان ورودی برق معمولا به دو نوع اینورتر تکفاز و اینورتر سه فاز تقسیم می شوند اما جریان خروجی هر دو نوع سه فاز است. درایوهای تکفاز که اصطلاحا به آنها اینورتر تکفاز به سه فاز نیز گفته می شود، به برق شهری 220 ولت متصل شده و می توانند موتورهای الکتریکی را تا توان 4 کیلووات کنترل کنند. درایوهای سه فاز به برق سه فاز متصل شده و با توجه به توان مصرفی الکتروموتور متناسب را می توانند کنترل کنند. هرچقدر توان مصرفی اینورتر صنعتی بالاتر باشد ابعاد و حجم آن نیز بیشتر و سنگین تر است

از نظر کاربری و استفاده در دستگاه های مختلف نیز اینورترها به دو نوع سبک کار و سنگین کار تقسیم می شوند. در کاربری های سبک و کوچک از درایوهای سبک کار و برای کارهای سنگین ( مانند استفاده در جرثقیل ) از اینورترهای سنگین کار استفاده می شود

از نظر امواج ورودی و جریان برقی که وارد اینورتر می شود، انواع اینورتر صنعتی به دو دسته تکفاز و سه فاز تقسیم می شوند. در اینورترهای تکفاز برق ورودی به دستگاه همان برق شهری 220 ولت است که این جریان در اینورتر به جریان سه فاز 380 ولت تبدیل می شود. در اینورترهای سه فاز جریان ورودی و خروجی هر دو 380 ولت می باشد. اساسا اینورتر جریان ورودی تکفاز یا سه فاز را به جریان سه فاز تبدیل می کند.

اگر بخواهیم موتور سه فاز را با برق تکفاز راه اندازی کنیم لازم است از اینورتر تکفاز استفاده شود. نکته مهم دیگر توان تولیدی درایو است که باید مورد توجه قرار گیرد. درایوهای تکفاز معمولا کوچک، سبک و حداکثر با توان 4 کیلووات تولید می شوند و در کارگاه ها و کارخانجات برای کارهای سبک استفاده می شوند اما اینورترهای سه فاز از توان 0.2 کیلووات تا توان 500 کیلووات تولید می شوند

مشخصات اینورترهای تکفاز و سه فاز

مشخصات اینورتر تک فاز که به درایو تک به سه نیز معروف است باعث می شود برای کاربری های سبک با برق 220 ولت کاملا مناسب باشد. حجم کم و ابعاد کوچک درایو برای حمل و نقل و نصب آسان از دیگر مشخصات درایوهای تکفاز می باشد اما محدوده توان آنها بین 0.37 کیلووات تا 4 کیلووات می باشد و برای کارهای سنگین با توان بیشتر مناسب نیستند.

برای کاربری سنگین با توان بالاتر از 4 کیلووات از اینورترهای سه فاز باید استفاده کرد. از مشخصات اینورترهای سه فاز می توان به قیمت بالاتر، توان بیشتر، ابعاد بزرگتر و عملکرد و راندمان بالاتر اشاره کرد. در جدول زیر تفاوت های مهم اینورترهای تکفاز و سه فاز را مشاهده می کنید. آگاهی از این اطلاعات در هنگام خرید اینورترهای صنعتی بسیار موثر و لازم است.

اصلی‌ترین تفاوت‌های اینورتر تک فاز و سه فاز در جدول زیر ارائه شده است.

اینورتر صنعتی تک فاز به سه فاز

اینورترهای تکفاز در برق صنعتی، وسایل های خانگی و صنعتی از جمله ماشین لباس شویی، یخچال، آسانسورهای خانگی، پمپ های آب، کولرگازی و غیره که در آنها حرکت وجود دارد به کار برده می شوند و این قابلیت فرکانس و سطح ولتاژ تولیدی را توسط تقویت کننده ها به سطح ولتاژ و فرکانس دلخواه تبدیل کرده و برق شهری AC خروجی را با ولتاژ و فرکانس مورد نیاز کاربر تامین و تولید می کنند. در نهایت از برق AC تولید شده در خروجی اینورتر می توانیم انواع موتورهای AC سه فاز را کنترل و راه اندازی کنیم.

اینورتر صنعتی سه فاز به سه فاز

در کارگاه ها و کارخانجات صنعتی دستگاه ها و الکتروموتورها سه فاز هستند و با برق سه فاز کار می کنند. اینورترهای سه فاز نیز برق سه فاز را می گیرند و خروجی سه فاز خارج می کنند. الکتروموتورهای سه فاز در مکانهایی که برق سه فاز وجود دارد برای راه اندازی به اینورترهای سه فاز نیاز دارند.

اینورتر صنعتی تک فاز به تکفاز

نوع خاصی از اینورترهای صنعتی تولید می شوند که هم ورودی تک فاز دارند و هم خروجی تک فاز. اینورتر تک فاز به تک فاز، منبع برق متناوب تک فاز را به منبع برق متناوب تک فاز با فرکانس متفاوت تبدیل می کند. این کنترل دورها معمولاً در دستگاه هایی استفاده می شوند که نیاز به کنترل سرعت دور موتور های دوسیم یا به اصطلاح تک فاز دارند.

اشتباهات رایج در خرید اینورتر صنعتی

از مهم‌ترین موارد تأثیرگذار که معمولا به آن کم‌ترین توجه می‌شود، در نظر گرفتن شرایط محیطی و تهویه هوا است. شرایط محیطی که در آن اینورتر نصب می شود، در میزان کارایی و افزایش طول عمر اینورتر بسیار موثر است. نصب اینورتر در محیط مرطوب و یا محیط گرم باعث آسیب دیدن دستگاه می شود. هر اینورتر دارای کلاس حفاظتی و استانداردهای محیطی و دمای کاری می باشد. در هنگام خرید اینورتر صنعتی حتما باید به این موارد توجه نمود. همچنین اینورترها با وجود داشتن فن حتما باید در جایی نصب شوند که تهویه مناسب داشته باشد تا اینورتر داغ نشود. همچنین :

• اینورتر در جایی نصب شود که آلودگی، گرد و غبار و دمای بالا نداشته باشد و یا زیر آفتاب نباشند
• اینورترها باید به صورت عمودی نصب شوند و نباید به پشت یا به پهلو نصب شوند
• دستگاه باید از اطراف حداقل 10 سانتی متر فاصله داشته باشد
•  فن اینورتر باید در معرض جریان و چرخش هوا باشد
• اینورتر در جای بدون لرزش نصب شود
• به هیچ عنوان رطوبت یا آب در محیط نباشد در غیر اینصورت اینورتر می سوزد

تناسب و تطابق الکتروموتور با اینورتر بسیار مهم است. عدم تناسب الکتروموتور و ویژگی های آن در هنگام خرید اینورتر صنعتی اشتباهی است که خریداران انجام می دهند. در زمان نصب الکتروموتور و اینورتر، پلاک موتور و سطح حفاظتی آن را در تنظیمات اینورتر تعریف کرده و توان خروجی را متناسب با این موضوع تعیین کنید. در غیر این صورت ممکن است که جریان بیش از اندازه‌ای از الکتروموتور کشیده شود که به آن آسیب جدی وارد خواهد کرد. از سوی دیگر اختلاف غیرمنطقی توان موتور با درایو، باعث ایجاد اضافه بار بر روی اینورتر می‌شود که یکی از دلایل اصلی در از کار افتادن این محصولات و سوختن آن‌ها است.

تمامی موتورهای سه فاز می‌توانند از اینورتر استفاده کنند؛ اما حتما باید درایوی را انتخاب کنید که با نیازهای موتور تناسب دارد. توان الکتروموتور، دور و گشتاور، درجه حفاظتی، تک فاز یا 3 فاز بودن موتور و سایر ویژگی های موتور الکتریکی در انتخاب و خرید اینورتر صنعتی بسیار مهم هستند.

برندها و تولیدکنندگان بسیاری در جهان در زمینه تولید و فروش اینورتر فعالیت دارند. نوع برند تجاری، میزان اعتبار و استفاده از مواد با کیفیت بالا و مرغوب می‌تواند در نوع قیمت‌گذاری اینورتر‌ها تأثیرگذار باشد. عدم توجه به برند سازنده محصول نهایی می‌تواند موجب افزایش هزینه‌های مصرفی شود. در حال حاضر انواع اینورتر از برندهای مختلف در بازار ایران وجود دارند که از بهترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• اینورتر چینی اینوت، ورتکس و HPmont
• اینورتر ایرانی یونیک استنسون
• اینورتر تایوانی دلتا و تکو
• اینورتر اروپایی زیمنس و اشنایدر
• اینورتر کره ای ال اس ( LS )

هنگام انتخاب و خرید اینورتر صنعتی، لازم است کالای مرغوب و برند معتبر انتخاب کنید و در اولویت اول، قیمت محصول را ملاک قرار ندهید.چون انتخاب یک درایو مناسب با بررسی‌های فنی و نیازسنجی درست، باعث کاهش چشمگیر مصرف انرژی می‌شود؛ هزینه خرید اینورتر در درازمدت به شما برمی‌گردد. به همین دلیل سعی کنید که تا حد امکان به دنبال ارزان‌ترین محصول نباشید.

در خرید اینورتر و انواع درایو صنعتی چه نکاتی باید رعایت شود؟

مهمترین مواردی که هنگام انتخاب و خرید مناسب ترین اینورتر باید به آن توجه شود مواردی مانند نوع برق مصرفی، میزان بار وارده به موتور، توان درایو، برند سازنده، شرایط محیطی و قیمت اینورت است. سوالی که ممکن است برای شما پیش بیاید این است که چگونه بهترین اینورتر را انتخاب کنیم؟ برای پاسخ به این سوال لازم است درباره مهم ترین فاکتورهای انتخاب اینورتر با توجه به نوع کاربری خود اطلاعات لازم را کسب کرده و نسبت به آنها آگاهی کافی و لازم را داشته باشید

انتخاب و خرید انواع اینورتر صنعتی باید با توجه به نوع ماشین آلات، محدوده تنظیم سرعت، دقت سرعت استاتیکی، گشتاور راه اندازی و غیره مورد توجه قرار گیرد تا ضمن برآوردن نیازهای حوزه صنعت، استفاده از آن نیز مقرون به صرفه باشد. برای انتخاب صحیح اینورتر چند پارامتر مهم وجود دارد که توجه به آنها بسیار حائز اهمیت می باشد، لذا در ادامه به معرفی و شرح آنها می پردازیم

انتخاب و خرید انواع اینورتر صنعتی با توجه به نوع الکتروموتور

• توان موتور: در صورتی که انتخاب اینورتر بر اساس توان موتور باشد، با تطبیق توان نوشته شده بر روی پلاک اینورتر و پلاک الکتروموتوری که می خواهید راه اندازی کنید، اینورتری انتخاب می شود که توانی برابر با توان الکتروموتور یا یک توان بیشتر داشته باشد. توجه داشته باشید که اگر توان اینورتر انتخابی خیلی بزرگتر از توان موتور باشد پارامترهای حفاظتی اینورتر به درستی عمل نخواهد کرد. نکته ای که در این روش انتخاب وجود دارد این است که با تغییر cosϕ (ضریب قدرت) توسط بار، ابهام ایجاد می شود.
• سرعت موتور : سرعت نامی موتور (RPM) وابسته به دو عامل فرکانس (f) و تعداد قطب موتور (p) می باشد. فرکانس و سرعت دو پارامتر وابسته به هم هستند که رابطه مستقیمی دارند، بنابراین برای راه اندازی موتورهایی با دور بالا و بیش از دو قطب، نیازمند اینورتری هستید که فرکانس خروجی 600 هرتز و بالاتر داشته باشد تا بتوان سرعت موتور را هنگام استارت به سرعت نامی موتور رساند.
• جریان مصرفی موتور: اگر الکتروموتور تکفاز باشد که می توان آن را با برق شهری راه اندازی نمود. اگر الکتروموتور سه فاز باشد برای کنترل سرعت و گشتاور آن می توان از اینورتر تکفاز به سه فاز یا از اینورتر سه فاز استفاده نمود

انتخاب انواع درایو صنعتی بر اساس نوع بار

• گشتاور ثابت: بار گشتاور ثابت به این معنی است که گشتاور مورد نیاز برای حفظ بار در تمام سرعت ها یکسان است. برخی از بارهای گشتاور ثابت مانند جرثقیل، بالابرها، آسانسورها و کانوایرها، جریان زیادی از موتور می ‌کشند، بنابراین هنگام انتخاب درایو برای این بارها، حتما باید مقدار جریان مورد نیاز را در نظر بگیرید چرا که در آنها گشتاور مورد نیاز با بار روی قلاب متفاوت است.
• گشتاور متغیر: بارهای گشتاور متغیر به گشتاور کمتری در سرعت های پایین نیاز دارند و در سرعت های بالا گشتاور متناسب با سرعت بالا می رود. این نوع بارها تقریبا با فرض این که گشتاور بار مورد نیاز متناسب با مجذور سرعت است، نشان داده می شوند. با فعال کردن قابلیت ذخیره انرژی در اینورترها در سرعت‌‌ های کم که موتور به ولتاژ نامی نیاز ندارد، درایو، ولتاژ را کم می‌ کند و باعث صرفه ‌جویی در مصرف برق می‌شود. لازم به ذکر است که از بارهای گشتاور ثابت می توان به فن ها و پمپ ها اشاره کرد.

شرایط محیطی نصب اینورتر

• دمای محیط: رابطه مستقیم بین راندمان انواع اینورتر صنعتی و دمای محیط وجود دارد، چرا که در دمای بالای 40 درجه سانتیگراد، حداکثر بازدهی اینورتر حدود %2.5 کاهش می یابد. دمای نامی برای بعضی از درایوها ۴۰ و برای بعضی دیگر ۵۰ درجه سانتیگراد است. اگر دمای محیط نصب درایو از دمای نامی بیشتر باشد، توان خروجی درایو از توان نامی، کمتر می ‌شود.
• ارتفاع: ارتفاع هم یک عامل تاثیرگذار دیگر در انتخاب درایو است. به عنوان مثال یک درایو 50 کیلووات در دمای 38 درجه ‌سانتیگراد و ارتفاع ۱۰۰۰ متری از سطح دریا می ‌تواند توانی برابر با توان نامی تولید کند. البته اگر ارتفاع محل نصب درایو بیشتر از ۱۰۰۰ متر باشد باید درایو با سایز بزرگتری انتخاب کنید.
• ضریب حفاظت IP: ضریب حفاظت (IP) انواع درایو صنعتی از دو شکل عددی تشکیل شده است. رقم اولیه (سمت چپ) نشان دهنده محافظت در برابر اجسام جامد است، در حالی که دومی دفاع در برابر مایعات را نشان می دهد.در مورد اینورترها، رتبه IP به دلیل نصب معمول در فضای باز از اهمیت قابل توجهی برخوردار است و آنها را در برابر عوامل جوی مانند باران، برف و گرد و غبار آسیب پذیر می کند. رتبه IP بالاتر نشان می دهد که محفظه اینورتر برای جلوگیری از نفوذ این عناصر مجهزتر است. رتبه ‌بندی ‌های IP21، IP42 و IP65 درجات مختلفی از حفاظت را ارائه می‌ کنند، با IP21 برای نصب‌های داخلی، IP42 برای نصب‌های نیمه محافظت‌ شده در فضای باز، و IP65 برای نصب‌های کاملاً در معرض دید خارجی مناسب است. به عنوان مثال، در IP65 عدد”6″ برای محافظت اینورتر از نفوذ ذرات معلق و عدد “5” برای محافظت آن از جت آب (پاشش پر فشار آب) است.

برق ورودی تکفاز یا سه فاز

• نوع برق ورودی اینورتر (تک فاز یا سه فاز): در ایران معمولا در صنایع از برق AC استفاده می شود که این برق از نظر فاز ورودی به دو دسته تک فاز و سه فاز طبقه بندی می شوند. همچنین در شرایطی که دسترسی به برق سه فاز ممکن نباشد، باید برای راه اندازی موتور سه فاز، از اینورتر تکفاز به سه فاز استفاده شود.
• ولتاژ ورودی: در ایران از ولتاژ استاندارد تک فاز 220 ولت و سه فاز 380 ولت با دامنه نوسان 15± درصد استفاده می شود.

نوع کاربری اینورتر

• کاربری سبک: در صنایعی مانند فن ها، پمپ ها که نیاز به گشتاور بالا ندارد از انواع اینورتر صنعتی با توان کمتر استفاده می شود.
• کاربری سنگین: در صنایعی مانند آسانسورها، بالابرها، جرثقیل، میکسرها، نوار نقاله ها و غیره که نیاز به گشتاور و قدرت بالایی دارند از انواع درایو صنعتی با توان بالاتر استفاده می شود.

نکته ای که در رابطه با توان اینورترها وجود دارد این است که ممکن است اینورترهایی که در توان و بازه کاربری سبک مورد استفاده قرار می گیرند، در صنایع سنگین نیز قابل مصرف باشند، بنابراین نمی توان محدودیتی برای استفاده توانی آنها در نظر گرفت. به عبارت بهتراین موضوع از طریق دریافت راهنمایی تخصصی از کارشناسان فامکو قابل دریافت خواهد بود.

ابعاد اینورتر

معمولا استفاده از اینورتر خیلی بزرگ توصیه نمی شود. انواع درایو صنعتی زمانی که با حداکثر ظرفیت (یا نزدیک به ظرفیت) کار می کنند، راندمان بهینه تری دارند. بنابراین، استفاده از یک اینورتر که به طور قابل توجهی بزرگتر از میزان توان مصرفی شما باشد، می تواند کارآمدی کمتری داشته باشد. در واقع توان درخواستی برای اینورتر رابطه مستقیمی با ابعاد در نظر گرفته شده برای آن دارد، لذا هنگامی که اوج بار تقاضای خود را به همراه میزان انرژی مصرفی در روز مشخص کردید، می توانید از طریق تماس با کارشناسان فامکو بهترین بهترین اینورتر را برای کاربری مورد نظر خود خریداری نمایید

برندهای مختلف اینورتر

می توان گفت مهم ترین عامل در تعیین قیمت درایو موتور و در هنگام انتخاب و خرید اینورتر صنعتی، برند و کشور سازنده آن است. برندهای مختلفی از اینورتر در بازار اتوماسیون صنعتی وجود دارد که شناخت همه آنها کار بسیار دشواری است. اما با توجه به تجربه صنعتگران در خرید و استفاده از درایوهای صنعتی، می توان به پرفروش ترین و محبوب ترین برندهای سازنده اینورتر اشاره کرد. برندهای اروپایی مانند زیمنس آلمان، اشنایدر فرانسه و ABB سوییس از برندهای با کیفیت بالا و از نظر قیمت گرانتر هستند. بسیاری از صنعتگران در ایران ترجیح می دهند از درایوهای کره ای، ایرانی و چینی که قیمت مناسب تری دارند استفاده کنند. از معروف ترین و بهترین درایوهای ایرانی می توان به استنسون یونیک اشاره کرد. برند کره ای LS و برند تایوانی دلتا نیز دارای کیفیت خوب و قیمت مناسب هستند. اما اینورترهای چینی از لحاظ قیمت بسیار مقرون بصرفه اند و پرفروش ترین درایوها در ایران محسوب می شوند. از بهترین درایوهای چینی می توان به برند هایی مانند اچ پی مونت، اینوت، آی مستر، پنتاکس و وورتکس اشاره نمود.

بهترین برند اینورتر موجود در بازار ایران چیست؟

بهترین برندهای سازنده اینورترهای صنعتی که در ایران نیز به فروش می رسند به طور خلاصه شامل موارد زیر هستند:

• زیمنس آلمان
• اشنایدر فرانسه
• LS کره جنوبی
• یونیک استنسون ایران
• دلتا و تکو تایوان
• ورتکس و اچ پی مونت چین
• پنتاکس ایتالیا
• اینوت

خرید اینورتر صنعتی با توجه به برند سازنده آن

برند Rokwell automation

یک شرکت امریکایی است که ارائه دهنده اتوماسیون صنعتی و فناوری اطلاعات در آمریکا است. این شرکت در بیش از 100 کشور جهان با زیر مجموعه آلن برادلی (allen-bradley) حضور دارد. در سال 2017 این شرکت راه حل    allen-bradley power flex 755t را معرفی کرد که این راه حل هزینه های انرژِی را تا حد قابل توجهی کاهش داد. درایو های این شرکت از بهترین برند اینورتر در آمریکا و دنیا است.

برند Johnson control

این شرکت که مقر آن در شهر کورک ایرلند قرار دارد یک شرکت چند ملیتی آمریکایی مهم است که به تولید تجهیزات آتش نشانی، تهویه مطبوع و تجهیزات امنیتی ساختمانی مشغول است که در 150 کشور جهان فعالیت دارد.در آگوست سال 2019 این شرکت درایوهای سرعت متغییر سری 3 را برای کنترل سرعت موتور در کاربرد های فن و پمپ را معرفی کرد.

برند ABB

این شرکت که دفتر مرکزی آن در شهر زوریخ سوئیس است یک شرکت چند ملیتی سوئیسی و سوئدی است که فناوری پیشرفته ایی را برای صنایع و کارخانه های تولیدی ارائه می دهد. این شرکت دارای سبد محصولات بسیار گسترده ایی است که شامل اتوماسیون صنعتی، حرکت روباتیک و… است.به عنوان مثال: در آوریل 2019 شرکت ABB سری ACH580 را برای ساختمان های هوشمند طراحی کرد.

برند زیمنس

اینورتر زیمنس محصول کشور آلمان و یکی از بروزترین و با کیفیت ترین انواع اینورتر صنعتی است و در محدوده توان 0.12 تا 6840 کیلووات تولید و عرضه می شود از مزایای اینورتر زیمنس می توان به PLC داخلی، داشتن فیلتر EMC داخلی و همچنین مد کنترلی PID اشاره کرد.

در جولای سال 2018 شرکت زیمنس سرویس جدیدی به نام Extended Exchange را راه اندازی کرد تا به مشتریان خود کمک کند تا از درایو های sinamics  تا بیشتر از 7 سال حفاظت کنند. بهترین برند اینورتر موجد در ایران نیز به شمار می رود.

برند دانفوس

گروه صنعتی دانفوس یکی از ارائه دهندگان عمده سیستم های انرژی هوشمند با حضور در بیش از 100 کشور جهان می باشد. گروه دانفوس از طریق 72 کارخانه خود فعالیت دارد و در حدود 23 مرکز تحقیق توسعه در سراسر جهان دارد.در سال 2019 دانفوس شرکت UQM Technologies را که متخصص موتورها و اینورترها با محدوده توان حداکثر 250 کیلووات است را خریداری کرد.

برند فوجی

یکی از شرکت های تابع LTD ، مستقر در ایالات متحده امریکا است. این شرکت مسولیت فروش و توزیع محصولات صنعتی خود را از جمله نیمه هادی ها، اینورترها،  منابع تغذیه HMI ، تجهیزات تولید برق به همراه درایو های AC و سیستم های برق اضطراری را بر عهده دارد.

برند یاسکاوا

یکی دیگر از بهترین برند اینورتر یاسکاوا است. این شرکت که دفتر مرکزی آن در ژاپن قرار دارد از بزرگترین تولیدکنندگان درایوهای AC، کنترل سروو و حرکت و سیستم های اتوماسیون روباتیک است.این شرکت فعالیت هایی در زمینه خودرو سازی، اتوماسیون ساختمان، صنایع شیمیایی، پتروشیمی،مواد غذایی و آشامیدنی، ماشین ابزار، پلاستیک و لاستیک، بسته بندی، صنایع دارویی و نساجی انجام می دهد.

اینورتر LS

اینورترهای کره ای LS در رنج توان 0.18 تا 300 کیلووات تولید می شوند که با توجه به نیاز مصرف کننده و نوع کاربری در سری های مختلف طبقه بندی می شوند.

اینورتر دلتا

اینورتر دلتا با توان 0.2 تا 500 کیلووات در سری های مختلف تولید شده است. سری c2000 دلتا از با کیفیت ترین و کاربردی ترین انواع اینورتر صنعتی می باشد که به دلیل قابلیت های بالایی که دارد، در اکثر صنایع مورد استفاده قرار می گیرد و از جمله آنها می توان به موارد زیر اشاره کرد:

• داریوهای کامپکت
• درایوهای استاندارد
• درایوهای آسانسور
• درایوهای فن و پمپ
• درایوهای مخصوص ماشین آلات لاستیک و پلاستیک

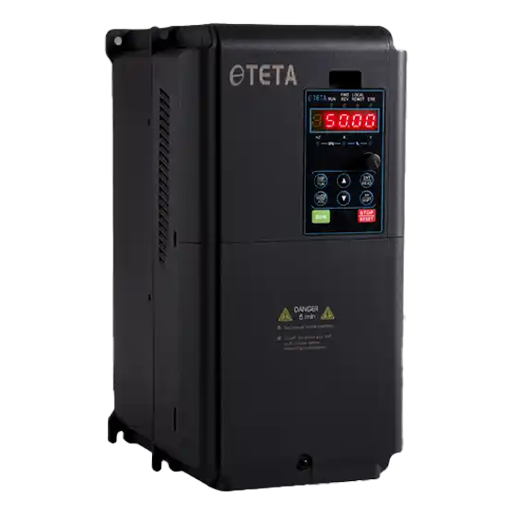

اینورتر TETA

اینورتر TETA درمحدوده توان 1.5 تا 132 کیلووات و ساخت کشور چین می باشد که برای کاربرهای عمومی، سبک و سنگین مورد استفاده قرار می گیرد.

برند پنتاکس

از برندهای با کیفیت انواع اینورتر صنعتی، برند پنتاکس است که از رنج توان 0.4 تا 500 کیلووات و در کشور ایتالیا تولید می شود که از مزایای اینورتر پنتاکس می توان به قابلیت اتصال به شبکه Modbus، داشتن پورت RS485، کنترل PID و پتانسیومتر داخلی اشاره کرد.

بهترین برند اینورتر چینی و ایرانی

با توجه به وجود محدودیت های واردات و قیمت بالای اینورتر های برند اروپایی در ایران، امروزه بازار فروش اینورترهای چینی و ایرانی بسیار گرم است به صورتی که بیش از 75 درصد بازار را در اختیار دارند. با توجه به این موارد برای شناسایی  بهترین برندهای اینورتر در ایران باید به نمایندگی های معتبر فروش انواع اینورتر مراجعه کرد و با برسی و مشاوره کامل فنی اینورتر یا درایو موتور مد نظر خود را تهیه نمود.

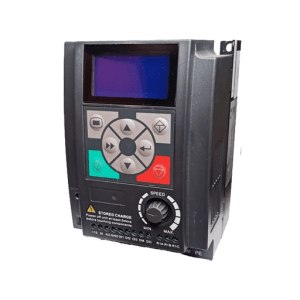

برند HPMONT

اچ پی مونت یک شرکت چینی است که در ساخت و تولید انواع سیستم های اتوماسیون و کنترلی فعالیت دارد . اینورتر های اچ پی مونت از پر فروش ترین محصولات این شرکت است، که توانسته با تکیه بر دانش روز دنیا اینورترهایی برای کاربری های مختلف تولید و به بازار عرضه کند. اینورترهای اچ پی مونت از کیفیت مطلوبی برخوردار است، به صورتی که توانسته با بسیاری از برنده های مطرح رقابت خوبی داشته باشد.

برند وورتکس

وورتکس یک برند چینی تولید کننده اینورتر است که باتوجه به قیمت بسیار خوب و کیفیت مطلوب در ایران از محبوبیت ویژه ایی برخوردار است.

برند یونیک استنسون

اینورتر یونیک یک برند کاملا ایرانی است که با تکیه بر تخصص دانشجویان دانشگاه تهران و دانشگاه صنعتی اصفهان در سال 1390 شمسی شروع به کار نمود. در مورد برند یونیک می توان گفت: اینورترهای این شرکت بسیار کیفیت بالایی دارند و از بسیاری برندهای چینی کیفیت بالاتری را ارائه می دهد.می توان گفت یونیک استنسون بهترین برند اینورتر ایرانی در بازار است.

انتخاب بهترین برند اینورتر کدام است؟

برای پاسخ به این سوال که بهترین برند اینورتر چیست باید به مواردی همچون: بودجه پروژه، نوع بکارگیری اینورتر، الکتروموتور بکارگرفته شده، برند موجود در بازار ایران و بسیاری از مسائل دیگر توجه داشت. اگر همیشه به مشکل انتخاب اینورتر مورد نظر خود برخورد می کنید، می توانید از متخصصان گروه صنعتی پارتاک یاری بجویید، تا ضمن مشاوره رایگان در امر انتخاب برند اینورتر مورد نظر، بهترین برند را به شما معرفی نمایند.

شرکت ها و برندهای مختلفی در جهان در زمینه تولید انواع اینورترهای صنعتی فعالیت دارند و با استفاده از نمایندگی ها و مراکز فروش خود در جهان طیف وسیعی از محصولات خود را به فروش می رسانند . برند سازنده اینورترهای صنعتی از مهمترین فاکتورهای قابل توجه در هنگام خرید است که تاثیر مستقیمی نیز در قیمت تمام شده آن دارد. از جمله برندهای مطرح موجود در بازار صنعتی اینورترها می توان به برندهای اروپایی، چینی و ایرانی اشاره کرد که مهمترین برندهای انواع درایو صنعتی موجود در پارتاک صنعت در زیر بیان شده اند. برای خرید اینورتر و اطلاع از مشخصات و قیمت آنها به فروشگاه پارتاک صنعت، نمایندگی فروش انواع اینورتر صنعتی داخلی و خارجی در اصفهان ایران، مراجعه کنید.

خرید اینورتر آسانسور

برای خرید اینورتر آسانسوری حتما باید با متخصص این حوزه مشاوره کنید زیرا اینورتر آسانسوری ساختار متفاوتی با اینورترهای صنعتی دارد. این نوع اینورتر رابط بین برق و موتور آسانسور است. درایو آسانسور با تغییر فرکانس، نمودار حرکتی منظمی از شروع حرکت تا لحظه توقف آسانسور ایجاد می کند. همچنین اینورتر آسانسور به صورت اتوماتیک جریان مورد نیاز برای راه اندازی آسانسور را به مقدار لازم افزایش می دهد و با توجه به نیاز، در حین کار و برای توقف کاهش می دهد. این کاهش جریان موتور به صورت اتوماتیک هنگام کاهش بار موتور، به افزایش طول عمر قطعات مختلف از جمله موتور آسانسور کمک خواهد کرد.

خرید اینورتر بوستر پمپ

خرید اینورتر بوستر پمپ برای ساختمان هایی با ارتفاع زیاد و تعداد واحدهای بالا انجام می شود، برای آب رسانی در ارتفاعات بالا از بوستر پمپ استفاده می شود. به همین علت برای کنترل فشار آب خارج شده از بوستر پمپ، نیاز به استفاده از اینورتر احساس می شود. اینورتر ها یا درایوهای کنترل دور با توجه به توانایی های که دارند به راحتی می توانند خروجی پمپ را کنترل کرده و سطح فشار آب در تمامی قسمت های ساختمان را اندازه گیری کند. اینورتر مخصوص بوستر پمپ این قابلیت را به کاربران می دهد.

مشخصات فنی اینورتر صنعتی

اینورترها و درایوهای صنعتی نیز مانند هر دستگاه برقی دیگر دارای مشخصات و پارامترهای فنی هستند که آگاهی از آنها برای انتخاب و استفاده در دستگاه صنعتی بسیار لازم است. مشخصات فنی درایوها به صورت زیر بیان می شود :

• IGBT : مهمترین پارامتر و ویژگی اینورتر IGBT آن است، این قطعه موجود در ماژول اینورتر عمل سوییچ الکتریکی را انجام می دهد و عملا کار کنترل دور موتور بر عهده آن است

پارامتر های مهم در اهمیت IGBT

کارایی بالا و سوئچینگ سریع: این امر تلفات سوئیچینگ را به حداقل می‌رساند و سوئیچینگ فرکانس بالا را که برای هارمونیک موتور و کاهش نویز مناسب است، ممکن می‌سازد.

برخورداری از ظرفیت بالای حمل جریان و قابلیت افزایش سطح جریان اتصال کوتاه: ماژول‌های Igbt با حداکثر توان حمل جریان بیش از 100 آمپر در دسترس هستند و اگر این مقدار کافی نباشد از دو ماژول Igbt به صورت موازی در مدار استفاده می‌گردد.

برخورداری از ظرفیت بالای حمل ولتاژ: مدل‌های مناسبی از Igbt برای بهره‌برداری از شبکه‌های تک فاز و سه فاز اصلاح‌شده از 110Vac تا 690Vac وجود دارد، یعنی igbt‌ها از ظرفیت حمل ولتاژ بالایی تا 1.6 کیلو ولت برخوردارند.

گیت آمپدانس بالا: بدین معنی است که می‌توان Igbt را با کنترل گیت، به سرعت خاموش و روشن کرد.

Igbt دارای ولتاژ وصل (راه‎اندازی) پایین است، که باعث کاهش تلفات رسانایی می‌شود.

Igbt دارای حوزه عملیاتی گسترده و ایمنReverse Bias است (RBSOA)، به این معنی که می‌توان با اطمینان از مدارهای اتصال کوتاه به واسطه مدارهای تشخیص عدم اشباع (desaturation detection) و اندازه‌گیری مستمر جریان در برابر اضافه بار و اضافه جریان، محافظت کرد. تشخیص عدم اشباع، در زمانی که Igbt روشن است، بر Vce نظارت دارد و اگر این میزان تا حد بحرانی افزایش یابد. Igbt بلافاصله خاموش می‌شود.

تشخیص اتصال کوتاه، اضافه بار و جریان، و خاموش شدن در زمان کوتاه در Igbt از اهمیت بالایی برخوردار است

• توان اینورتر : قدرت و توان درایوهای صنعتی بر حسب اسب بخار یا کیلووات بیان می شود. برای راه اندازی موتور با هر توانی باید از اینورتری با همان توان استفاده کرد
• فاز و جریان ورودی برق که به دو نوع تکفاز و سه فاز تقسیم می شوند
• مد کنترلی VFD که بصورت پنل کنترلی روی دستگاه وجود دارد و در بعضی از آنها جدا شده و از کنترل از راه دور را امکان پذیر می رسد.

انتخاب روش کنترلی مناسب برای راه اندازی الکتروموتورهای القایی باعث می شود موتور گشتاور، راندمان و بازدهی بالایی داشته باشد و در عین حال کمترین خرابی و استهلاک را داشته باشد.

بطور کلی 4 مد کنترلی اصلی برای درایوها تعریف می شود، که با استفاده از آن کار کنترل ولتاژ، دور و گشتاور موتور را انجام می دهند.

1. مد کنترلی V/F (ولتاژ/فرکانس)
2. کنترل برداری حلقه باز یا SVC (Sensor less Vector Control) بدون سنسور
3. کنترل برداری حلقه بسته (Close Loop Vector) با سنسور
4. مد کنترلی گشتاور (Torque Control)

همه روش های فوق از مدولاسیون پهنای باند PWM استفاده می کنند.

مد کنترلی ولتاژ/فرکانس

این روش ساده ترین روش کنترل الکتروموتورها است و همه درایوها این مد کنترلی را پشتیبانی می کنند. در این روش از نسبت بین ولتاژ و فرکانس برای ایجاد شار جهت تامین گشتاور موتور استفاده می شود.

در این روش با کاهش فرکانس از مقدار نامی (معمولا 50 هرتز)، ولتاژ نیز متناسب با آن کاهش پیدا می کند. در مد کنترلری V/F، اندازه زاویه کنترل نمی شود و این موضوع باعث می شود موتور در سرعت های کم ناپایدار عمل کند.

• کیفیت ساخت و متریال به کار رفته که کاملا به برند و کارخانه سازنده بستگی دارد

قیمت اینورتر صنعتی در پارتاک صنعت

قیمت انواع اینورتر صنعتی در پارتاک صنعت با توجه به برند سازنده، توان اینورتر، جریان ورودی و شرایط خدمات پس از فروش و گارانتی دستگاه تعیین می شود. پارتاک صنعت ایده آفرین نمایندگی و مرکز فروش انواع درایو صنعتی تکفاز و سه فاز از برندهای با کیفیت چینی مانند ال اس، اچ پی مونت، ورتکس، پنتاکس، دلتا، تکو، تتا و استنسون یونیک در اصفهان ایران است.

قیمت انواع اینورتر صنعتی موجود در پارتاک صنعت مناسب ترین گزینه برای خرید مطمئن شماست. پارتاک صنعت تضمین می کند محصولات برق صنعتی و انواع درایو صنعتی موجود در آن، در سراسر ایران با بهترین کیفیت و مناسب ترین قیمت همراه با گارانتی معتبر به شما عرضه کند. برای کسب اطلاعات بیشتر، مشاوره فنی رایگان و اطلاع از لیست قیمت انواع اینورتر صنعتی با کارشناسان پارتاک صنعت تماس بگیرید

بهترین قیمت اینورتر صنعتی

مناسب ترین قیمت برای خرید درایو صنعتی برندی است که بهترین کیفیت و گارانتی معتبر را داشته باشد. با توجه به قیمت بالای اینورترهای اروپایی، باید به این نکته توجه کرد که آیا برندهای ارزان قیمت برای کاربری ما مناسب هستند یا خیر؟ قطعا برای کاربری با راندمان حساس، از اینورترهای با کیفیت اروپایی و یا برندهای درجه یک آسیایی باید استفاده نمود. اما می توان برای کاربری سبک و غیر حساس از اینورترهای مقرون به صرفه تری مانند برند چینی پنتاکس یا تتا استفاده کرد. اما گاهی برای شما هم کیفیت و هم قیمت مناسب بسیار حائز اهمیت است، بنابراین می توان برندهای اچ پی مونت چین و ال اس کره جنوبی و دلتا تایوان و یونیک ساخت ایران را نام برد. اگر شما آگاهی کافی در زمینه شناسایی اینورتر با کیفیت را نداشته باشید ممکن است در تشخیص بهترین قیمت درایو صنعتی دچار اشتباه شوید بنابراین لازم است با مشاوره گرفتن از متخصصین این حوزه کمک بخواهید.

خرید اینورتر صنعتی و قیمت آن با توجه به جریان ورودی :

قیمت اینورتر سه فاز با اینورتر تکفاز متفاوت است. اینورترهای صنعتی با توجه به جریان ورودی برق به دو نوع تکفاز یا همان تک به سه و سه فاز یا همان سه به سه تقسیم می شوند. اگر لازم باشد با برق 220 ولت(برق شهری) الکتروموتور را راه اندازی کنیم باید از اینورتر تکفاز استفاده شود و برای راه اندازی با برق 380 ولت و بالاتر باید از درایوهای سه فاز استفاده شود. معمولا در یک توان مشخص اینورتر سه فاز گرانتر از اینورتر تکفاز است.

خرید اینورتر صنعتی با توجه به توان :

توان درایو موتور یا نیروی تولید شده که واحد اندازه گیری آن کیلووات(kw) و یا اسب بخار(hp) است نیز در تعیین قیمت اینورتر تاثیر مستقیم دارد. هرچه توان درایو بیشتر باشد حجم و اندازه آن نیز بیشتر است و در نتیجه گرانتر می شود. اینورترها از توان های 0.37 کیلووات(نیم اسب) تا 315 کیلووات در بازار ایران به فروش می رسد. هرچه توان درایو صنعتی بیشتر باشد قیمت آن نیز بیشتر است.

خرید اینورتر صنعتی با توجه به IGBT :

یکی از عوامل موثر در تعیین قیمت درایو موتور، IGBT آن است. IGBT قطعه ای است که در اینورتر وظیفه کنترل سرعت و فرکانس را با توجه به نواسانات جریان برق بر عهده دارد و باعث جلوگیری از سوختن موتور می شود. IGBT قطعه ای است بصورت جداگانه تولید شده و سپس در اینورتر نصب می شود. شرکت های مطرح تولید کننده IGBT مانند فوجی، میتسوبیشی و سمینکرون تامین کننده این قطعه مهم برای انواع درایوهای صنعتی در جهان هستند. با توجه به تکنولوژی و کیفیت ساخت IGBT قیمت آن نیز متفاوت است و در نهایت بر روی قیمت درایوهای صنعتی تاثیر مستقیم دارد.

خرید اینورتر صنعتی بر اساس سری و مدل :

برندهای سازنده اینورترهای صنعتی برای کاربری و مصارف مختلف مدل و سری های مختلفی را تولید می کنند که هر مدل و سری یک نام اختصاری دارد. برای مثال اینورتر hpmont دارای سری های HD09، HD30 و HD31 است که هرکدام برای کاربری خاص خود طراحی و تولید شده اند. این مورد در تعیین قیمت اینورتر بسیار تاثیر گذار است.

نحوه نصب اینورتر صنعتی

درایو موتور های کوچک‌تر و توان پایین با ولتاژ کم دارای حجم کمتر و نصب آسان تر هستند، معمولا نصاب برقی که آگاهی لازم از پارامترهای اینورترها را دارند توانایی نصب این دستگاه در تابلوهای برق را دارند و لازم است از این افراد استفاده شود. این دستگاه‌ها قابل حمل هستند، بنابراین به نصب پیچیده‌ای نیاز ندارند. اما اگر درایوی که خریداری می‌کنید از ولتاژهای بالاتری برخوردار است و این کار فقط باید توسط نصاب های حرفه ای انجام شود، نحوه نصب کمی اهمیت پیدا می‌کند. همچنین این دستگاه باید در جایی بدون گرد و خاک و لرزش در شرایط محیطی مناسب نصب شود

فروش اینورتر صنعتی آنلاین

شما مشتریان عزیز می توانید برای خرید انواع اینورتر و درایو صنعتی مانند اینورتر تکفاز ، اینورتر سه فاز ، اینورتر سبک کار ، اینورتر سنگین کار و مشاهده قیمت درایوهای صنعتی از فروشگاه آنلاین پارتاک صنعت بازدید نمایید. در این فروشگاه اینترنتی، همه محصولات صنعتی با ارائه کلیه مشخصات و ویژگی ها و قیمت روز، به شما نشان داده شده است. شما با ثبت خرید آنلاین در فروشگاه اینترنتی پارتاک صنعت، در کوتاه ترین زمان ممکن، در هر نقطه از کشور عزیزمان ایران اینورتر خود را دریافت کنید.

متاسفانه مراکز و فروشگاه هایی وجود دارند که اقدام به عرضه و فروش اینورتر تقلبی و غیر اصل می کنند و زیان های زیادی به صنعتگران و مصرف کنندگان می زنند. حتما در هنگام خرید اینورتر به اصالت و سلامت کالا و ضمانت نامه معتبر توجه داشته باشید گروه صنعتی پارتاک نمایندگی و مرکز فروش اینورتر چینی hpmont و یونیک با دو سال ضمانت و خدمات پس از فروش ، مفتخر است انواع اینورتر صنعتی مورد نیاز شما را در کوتاهترین زمان در سراسر ایران به دست شما صنعتگران و مشتریان عزیز برساند. همانگونه که در بالا مشاهده می کنید همه اینورترها به صورت کامل توضیح داده شده اند. شما عزیزان می توانید به صورت آنلاین با مطالعه مشخصات کامل و دیدن تصاویر محصول اقدام به خرید محصول کنید.
