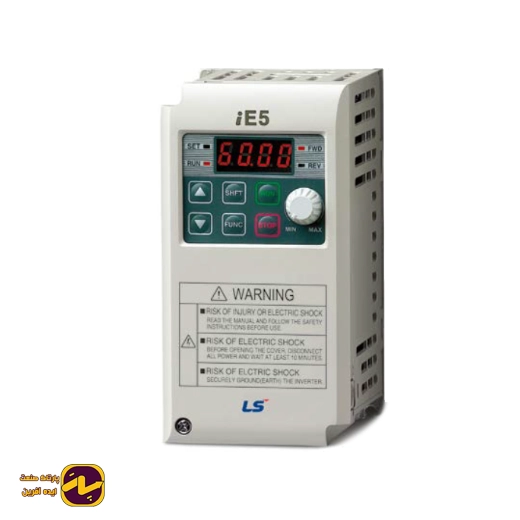

اینورتر 0.37 اسب تکفاز برند LS سری IE5 کره ای

اینورتر ال اس سری LS-IE5

درایو ls تکفاز و سه فاز سری IE5، در صنایع با کاربری شهری و صنعتی مورد استفاده قرار می گیرد. اینورتر های ال اس IE5 به دلیل کیفیت بالا و مرغوبیت متریال استفاده شده از محبوبیت خوبی در بین مصرف کنندگان و صنعتگران برخوردار است.یکی از دلایل انتخاب اینورتر LS مدل IE5 سایز کوچک و کیفیت بالای آن است. همین موضوع باعث شده تا قیمت اینورتر LS مدل IE5 بسیار مقرون به صرفه باشد. این سری از اینورتر ال اس ( LS ) دارای مد کنترل V/F Control می باشد و قابلیت تحمل گشتاور اضافه بار به میزان ۱۵۰ درصد جریان نامی به مدت یک دقیقه را دارد.

اجزای اینورترهای LS سری IE5

مهمترین بخش ها و اجزای سری IE5 از درایوهای LS در شکل زیر نمایش داده شده است

جدول مشخصات ظاهری و وزن اینورترهای LS سری IE5

نحوه نصب و سیم کشی اینورترهای LS سری IE5

درایو ls مدل IE5 باید در مکانی نصب شود که لرزش کمی داشته باشد کمتر از (S/m 5.9 )، همچنین محدوده دمای آن حداکثر 40 تا -10 درجه سانتیگراد باشد. همان طور که در شکل مشاهده می کنید در اطراف اینورتر ال اس ( LS ) حرارت بالایی وجود دارد که می تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. توجه داشته باشید که اگر اینورتر داخل تابلو نصب می شود حداقل فاصله اینورتر تا سقف 10 سانتی متر باشد.

مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلو واحد قرار دهید حتما باید به فاصله استاندارد آن ها و سیستم تهویه مناسب توجه کنید:

سیم بندی ترمینال های قدرت و کنترل(O/I) مدل IE5

ترمینال های کنترلی اینورتر IE5

سوئیچ انتخاب حالت PNP/NPN اینورتر IE5

در صورتی که کلید روی NPN باشد، با اتصال هر کدام از ورودی های دیجیتال به ترمینال CM فرمان اجرا می شود. در صورتی که کلید روی PNP باشد، با اتصال هر کدام از ورودی های دیجیتال به ترمینال 24 ولت فرمان اجرا می شود.

نمایش الفبای اعداد بر روی صفحه نمایش اینورتر IE5

معرفی گروه های اصلی اینورتر LS IE5

مطابق شکل زیر در سری IE5، دوگروه پارامتر مختلف وجود دارد:

Drive group : شامل پارامترهای پایه و ضروری در وضعیت RUN می باشد. مانند  Target Frequency ( فرکانس مورد نظر )، Accel/Decel Time ( زمان شتاب و توقف )

 P group  : شامل توابع و پارامترهای پایه برای تنظیم فرکانس و ولتاژ خروجی، شامل پارامترها و توابع پیشرفته، شاملل پارامترهای ضروری جهت ایجاد توالی و استفاده از ترمینال های ورودی و خروجی چند وظیفه ای.

روش جابجایی بین گروه های اصلی اینورتر IE5

مطابق شکل زیر برای جابجایی بین گروه ها، می توانید از کلیدSHFT کی پد بر روی اینورتر استفاده کنید و برای جابه جایی بین پارامترهای گروه از کلید بالا و پایین استفاده کنید.

سری IE5 از اینورتر های ال اس کم حجم و با توان پایین برای کاربرد در دستگاه های کوچک گزینه مناسبی در خرید اینورتر صنعتی به حساب می آیند.
