کلید محافظ جان یا RCCB، یک قطعه الکتریکی و از ملزومات تابلو برق است که برای حفاظت از انسان و تجهیزات در برابر جریان نشتی و برق گرفتگی طراحی شده است. این قطعه با مقایسه جریان ورودی و خروجی مدار، در صورت وجود اختلاف، مدار را قطع میکند و از آسیبرسیدن به فرد یا دستگاه جلوگیری میکند. در ادامه به بیان توضیحات بیشتری درباره کلید محافظ جان می پردازیم.
کاربرد کلید محافظ جان RCCB
RCCB، مخفف Residual current circuit breaker و نام علمی محافظ جان است. این قطعه الکتریکی وظیفه قطع کردن مدار هنگام تشخیص شوک الکتریکی یا برق گرفتگی ناشی از تماس مستقیم از کاربر را بر عهده دارد. هدف از بکارگیری این قطعه، جلوگیری از بروز شوک و آسیب های ناشی از آن در مدار است.
نحوه عملکرد محافظ جان بسیار ساده است. هنگامی که جریان ورودی در یک مدار با جریان خروجی آن مدار برابر نباشد و خطایی رخ دهد، به دلیل اختلاف شدت جریان و بر هم خوردن تعادل جریان، مدار را قطع می کند. این کار برای به حداقل رساندن خطر برق گرفتگی پرسنل ضروری است. این کلیدها معمولاً می توانند یک خطا یا جریان باقیمانده 1 کیلو آمپر را به تنهایی کنترل کنند. همین حساسیت می توان تاثیر مستقیمی در قیمت محافظ جان داشته باشد
RCCB به گونه ای طراحی شده است که به طور مداوم جریان باقیمانده یا تفاوت مقادیر جریان بین سیم های برق و نول را حس می کند. بنابراین، اگر جریان باقیمانده از حد مجاز فراتر برود، RCCB مدار را قطع می کند. برای مثال اگر حساسیت محافظ جان 30 میلی آمپر باشد در صورت اختلاف شدت جریان ورودی و خروجی تا 30 میلی آمپر مدار قطع می شود.
محدوده جریان محافظ جان
کلیدهای محافظ جان دارای حساسیت جریان های 10 میلی آمپر، 30 میلی آمپر، 100 میلی آمپر، 300 میلی آمپر، 500 میلی آمپر، 1000 میلی آمپر هستند. سطح خاموشی توصیه شده برای حداکثر محافظت در برابر ضربه 30 میلی آمپر است. در صورتی که امکان استفاده از دستگاه 30 میلی آمپری وجود نداشته باشد، سطح خاموش 100 میلی آمپر همچنان درجه ای از ضربه را محافظت می کند. در حالی که یک مدل 300 میلی آمپری هرگز نباید برای محافظت در برابر ضربه استفاده شود، هدف از حساسیت 30 میلی آمپر حفاظت از برق گرفتگی است و هدف از حساسیت 300 میلی آمپر تامین حفاظت از آتش و تجهیزات است.
مزایای کلید محافظ جان RCCB
- حفاظت در برابر نشتی اضافه بار زمین و هر نشتی جریان دیگر
- جداسازی خودکار مدار، با عبور از حساسیت رنج
- امکان خاتمه دوگانه هم برای اتصالات کابل و هم برای اتوبار فراهم است
- در برابر نوسان ولتاژ از دستگاه حفاظت می کند
توجه به مزایای استفاده از کلیدهای محافظ جان اکثرا باعث می شود کاربران قیمت محافظ جان را نادیده گرفته و کیفیت و برند سازنده بیشتر مورد توجه باشد.
تفاوت بین کلید مینیاتوری و محافظ جان
کلیدهای مینیاتوری MCB قطعات مدولار هستند که می توانند مدار را در هنگام اضافه بار و اتصال کوتاه قطع کنند. آنها میتوانند جریان غیرعادی بالا را حس کنند و فوراً حرکت کنند تا از آسیبهای بیشتر مدار جلوگیری کنند. MCB ها نسبت به نشتی زمین و شوک الکتریکی حساس نیستند و نمی توانند از شما در هنگام برق گرفتگی محافظت کنند. اما کلیدهای محافظ جان حساسیت بیشتری دارند و با کمترین اختلاف جریان مدار را قطع می کنند. وجود تفاوت بین این دو قطعه باعث تفاوت در قیمت محافظ جان و قیمت کلیدهای مینیاتوری می شود.
انواع کلید محافظ جان RCCB
انواع محافظ جان بر اساس نوع برق مصرفی
- محافظ جان سه فاز: قابل استفاده در مدارهای الکتریکی با برق سه فاز
- محافظ جان تک فاز: قابل استفاده در ساختمان و مدارهای الکتریکی با برق تک فاز
انواع محافظ جان از نظر عملکرد و نوع کاربری :
- RCCB : نوع متداول محافظ جان RCCB است که کار آن حفاظت در برابر برق گرفتگی است
- RCBO : این نوع از محافظ جان علاوه بر حفاظت در برابر شوک و برق گرفتگی وظیفه حفاظت در برابر اضافه بار را نیز بر عهده دارد.
نوع عملکرد و کاربرد هر مدل در تعیین قیمت محافظ جان موثر است
انواع محافظ جان بر اساس تیپ :
چند نوع تیپ مختلف کلید RCCB یا محافظ جان جهت حفاظت در برابر انواع خطاهای زمین ساخته شده و در بازار به فروش می رسد:
- کمحافظ جان تیپ AC: مناسب جهت تشخیص جریان نشتی متناوب یا همان جریان AC
- محافظ جان تیپ A: مناسب جهت تشخیص جریان نشتی متناوب AC و یا جریان های مستقیم (DC) پالسی
- محافظ جان تیپ B: مناسب جهت تشخیص جریان نشتی متناوب AC و یا جریان های مستقیم (DC) پالسی و جریان مستقیم (DC) صاف (بدون ریپل)
تیپ کلیدهای محافظ جان می تواند بر روی قیمت محافظ جان تاثیرگذار باشد.
انواع محافظ جان از نظر تعداد پل

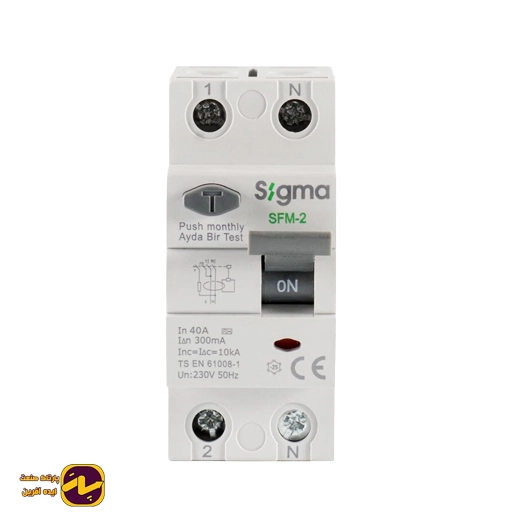

- دو پل : در کلیدهای دو پل 2 سیم فاز و نول به کلید وارد می شوند

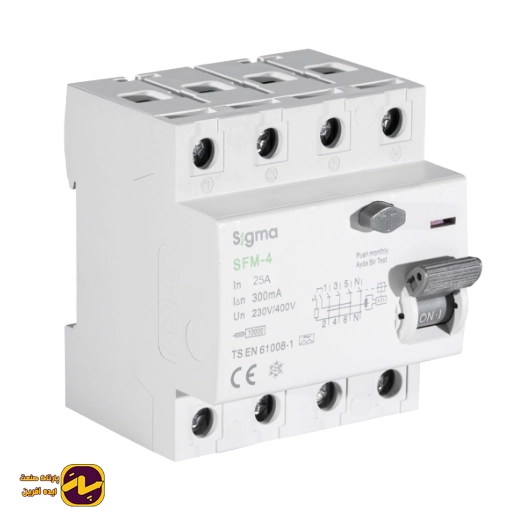

- چهارپل : در کلیدهای 4 پل سه سیم فاز و نول وارد کلید می شوند
مشخصات و علائم ظاهری مندرج روی کلید محافظ جان RCCB
- ترمینال ها با شماره های فرد (ترمینال های بالای کلید): ورودی کلید
- ترمینال ها با شماره های زوج (ترمینال های پایین کلید): خروجی کلید
- In: جریان نامی مدار
- Ixn: جریان حساسیت به نشت محافظ جان
- Un: ولتاژ نامی مدار
- دکمه Test: جهت بررسی عملکرد کلید
- علامت 1 ↔ O: علامت 1 نشان دهنده وصل بودن کلید و علامت 0 نشان دهنده قطع بودن کلید است.
- ترمینال N: معمولا ترمینال مخصوص نول را با حرف N روی کلید علامت گذاری می کنند.
- در پشت کلید یک فضای خالی وجود دارد که مناسب برای قرار گیری روی ریل است.
- نشانگر: روی برخی از کلیدهای محافظ جان، یک نشانگر وجود دارد که نشان دهنده وضعیت خاموش یا روشن بودن کلید است.
مشخصات و ساختار کلیدهای محافظ جان نیز، از موارد موثر در تعیین قیمت محافظ جان است.
به گفتهی برخی از متخصصان، محافظ جان یکی از بزرگترین اختراعات در زمینهی ایمنی برق است. این دستگاه با استفاده از یک حسگر حساس، میتواند جریان نشتی را در مدار برقی شناسایی کند و در کمتر از یک صدم ثانیه، مدار را قطع کند.
این کلیدها در انواع مختلفی به بازار عرضه میشوند که براساس کاربرد، تعداد فاز، جریان و جریان نشتی میتوانند تقسیم بندی شوند. برخی از انواع محافظ جان عبارتند از:
- محافظ جان RCDاین کلیدها از نوع جدیدتر و پیشرفتهتر هستند. این کلیدها با مقایسه جریان سیمهای رفت و برگشت، در صورت وجود اختلاف، مدار را قطع میکنند. این کلیدها به دو نوع RCCB و RCBO تقسیم میشوند. کلیدهای RCCB فقط جریان نشتی را تشخیص میدهند و کلیدهای RCBO علاوه بر جریان نشتی، از اضافه بار و اتصال کوتاه هم محافظت میکنند. این کلیدها به سه تیپ AC، A و B تقسیم میشوند که بر اساس نوع و شکل موج جریان نشتی متفاوت هستند. تیپ AC برای جریانهای نشتی متناوب، تیپ A برای جریانهای نشتی متناوب و یکسو و تیپ B برای جریانهای نشتی متناوب و یکسو و پالسی مناسب هستند. این کلیدها معمولاً در تابلوی برق نصب میشوند و میتوانند یک مدار یا چندین مدار را کنترل کنند.
- محافظ جان ELCB این کلیدها از نوع قدیمیتر و سادهتر هستند. این کلیدها با اتصال به زمین، به ولتاژهای سرگردان حساس هستند. این کلیدها در صورتی که ولتاژ بین سیم فاز و زمین از حد مجاز بیشتر شود، مدار را قطع میکنند. این کلیدها به دو نوع ولتاژی و جریانی تقسیم میشوند. کلیدهای ولتاژی با تشخیص ولتاژ سرگردان کار میکنند و کلیدهای جریانی با تشخیص جریان نشتی کار میکنند. این کلیدها معمولاً در نزدیکی پریزها یا دستگاههای الکتریکی نصب میشوند و میتوانند یک پریز یا یک دستگاه را کنترل کنند.
نحوه نصب کلید محافظ جان RCCB
اکنون که از اهمیت و کارایی محافظ جان یا فیوز محافظ جان آگاه شدیم، بد نیست طریقهی نصب این کلید را نیز بدانیم. شما میتوانید برای پیشگیری از حوادث مشکل زا و به وجود آمدن خطرات جانی و مالی این فیوز مخصوص را به صورت انلاین از انواع سایتهای معتبر تهیه کرده و آن را نصب کنید. در ادامه به شرح و توضیح شیوهی نصب فیوز محافظ جان میپردازیم.
برای نصب فیوز محافظ جان، لازم است مراحل زیر را انجام دهید:
1-قطع برق
ابتدا باید مطمئن شوید که برق مدار را قطع کردهاید. این کار برای ایمنی شما بسیار مهم است. شما میتوانید از یک تستر برق برای بررسی وجود جریان در سیمها استفاده کنید.
2-جایگذاری محافظ
سپس باید محافظ جان را در تابلوی برق خود قرار دهید. این کلید معمولاً دارای دو قسمت است: یک قسمت برای اتصال سیمهای رفت و یک قسمت برای اتصال سیمهای برگشت. شما باید سیمهای رفت را به قسمت بالای کلید و سیمهای برگشت را به قسمت پایین کلید متصل کنید. برای این کار، شما باید سیمها را با یک پیچ گوشتی محکم کنید.
3-اتصال محافظ به تابلوی برق
سپس باید محافظ جان را به تابلوی برق متصل کنید. این کلید معمولاً دارای دو پین است که باید به دو شیار مخصوص در تابلوی برق وارد شوند. شما باید کلید را به طور محکم فشار دهید تا به جای خود قفل شود.
4-تست محافظ
در نهایت، باید برق مدار را دوباره وصل کنید و محافظ جان را تست کنید. برای این کار، شما باید دکمه تست کلید را فشار دهید و ببینید که کلید به حالت قطع برود. اگر این اتفاق افتاد، یعنی کلید به درستی نصب شده است. اگر نه، شما باید برق را دوباره قطع کنید و اتصالات را بررسی کنید.
اجزای تشکیل دهنده کلید محافظ جان RCCB
این کلید از چندین قسمت مهم تشکیل شده است که هر کدام نقش خاصی در عملکرد آن دارند. در اینجا به معرفی این قسمتها میپردازیم:
ترمینالهای فرد
این ترمینالها محل اتصال سیمهای رفت یا ورودی کلید هستند. این سیمها جریان برق را از منبع تغذیه به کلید میرسانند.
ترمینالهای زوج
این ترمینالها محل اتصال سیمهای برگشت یا خروجی کلید هستند. این سیمها جریان برق را از کلید به مصرف کننده میرسانند.
IN
این علامت نشان دهنده جریان مدار یا جریان نامی کلید است.
IXN
این علامت نشان دهنده جریان حساسیت به نشت محافظ جان است. این جریان بیانگر حداقل جریان نشتی است که کلید میتواند تشخیص دهد.
UN
این علامت نشان دهنده ولتاژ مدار یا ولتاژ نامی کلید است.
دکمه TEST
این دکمه برای بررسی عملکرد کلید استفاده میشود. با فشار دادن این دکمه، یک جریان نشتی مصنوعی ایجاد میشود و کلید باید به حالت قطع برود.
ترمینال N
این ترمینال مخصوص اتصال سیم نول است. این سیم برای ایجاد یک مسیر برگشت برای جریان برق لازم است. این ترمینال معمولاً با حرف N یا رنگ آبی مشخص میشود.
علامت ۰ و ۱
این علامتها نشان دهنده وضعیت کلید هستند. علامت ۱ یعنی کلید وصل است و جریان برق عبور میکند.
نشانگر
این قسمت یک چراغ کوچک است که نشان دهنده وضعیت روشن و خاموش بودن محافظ جان است.
فیوز محافظ جان در هر خانه یا محیط کاری میتواند مزایای فراوانی یه همراه داشته باشد. با استفاده از این دستگاه شما میتوانید از بروز مشکلات و خطرات احتمالی پیشگیری کرده و آنها را به طرز چشمگیری کاهش دهید. شما میتوانید این محصول را از سایتهای معتبر تهیه کرده و مورد استفاده قرار دهید. قیمت محافظ جان بر اساس معیارهایی همچون کیفیت، اصلالت کالا و دستگاه مورد نظر متفاوت باشد. میتوانید قیمتهای مختلف این محصول را برسی کنید.
مارک و برند کلید محافظ جان RCCB
برندهای زیادی در جهان انواع کلیدهای محافظ جان و سایر کلیدها مانند مینیاتوری و کنتاکتور و کلیدهای حرارتی را تولید و عرضه می کنند. بهترین برندها و مارک های داخلی و خارجی در تولید کلیدهای محافظ جان به صورت زیر است :
- دورمن اسمیت انگلستان
- زیمنس آلمان
- اشنایدر فرانسه
- LS کره جنوبی
- چانت چینی
- هیوندای کره جنوبی
- پارس فانال ایران
- خیام الکتریک ایران
- سیگما الکتریک ترکیه
هرکدام از برندهای بالا دارای خط تولید مشخص، کیفیت ساخت و دارای قیمت محافظ جان متفاوت می باشند. پارتاک صنعت، نمایندگی فروش انواع کلیدهای محافظ جان و لوازم تابلو برق از برندهای داخلی و خارجی در اصفهان ایران است. در هنگام خرید لازم است به برند سازنده کاملا توجه نمود. برای مثال می توان به موارد زیر اشاره کرد :
محافظ جان 32 آمپر پارس فانال
کلید محافظ جان (RCCB) 32A پارس فانال PFR دارای مشخصات زیر است :
ولتاژ : تک فاز یا سه فاز
جریان نامی : 32 آمپر
حساسیت جریان : 30 میلی آمپر
تعداد پل : 2 پل یا 4 پل
محافظ جان ترکیبی 32 آمپر RCBO پارس فانال مدل PFL6 :
- جریان نامی : 32 آمپر
- تعداد : 2 پل یا 4 پل
- حداکثر ولتاژ نامی : 230 ولت متناوب AC
- رنج نشتی جریان : 30mA
- درجه حفاظت : IP20
محافظ جان 63 آمپر پارس فانال
محافظ جان سهفاز(سه فاز+نول) 63 آمپر پارس فانال مدل PFR-64 RCCB 63A-30mA
- مدل : PFR-64 RCCB_63A_30mA
- حداکثر جریان نامی : 63 آمپر
- تعداد پل ورودی : سه فاز + نول
- تعداد پل خروجی : سه فاز + نول
- حداکثر ولتاژ نامی : 690 ولت متناوب AC
- رنج نشتی جریان : 30mA
- درجه حفاظت :IP20
- وزن : 250 گرم
- سازنده : ساخت ایران توسط شرکت پارس فانال تحت لیسانس شرکت فانال آلمان
- ضمانت : 24 ماه گارانتی تعویض
قیمت کلید محافظ جان RCCB
قیمت محافظ جان یا همان کلید RCCB با توجه به عوامل و پارامترهای مهمی تعیین می شود که لازم است در هنگام انتخاب و خرید به این موارد توجه کنید. آگاهی از ساختار و عملکرد RCCB و طریقه استفاده از آن و آشنایی با انواع کلیدهای محافظ جان و روش نصب آنها در مدار الکتریکی، و آگاهی از برند سازنده ، قیمت و شرایط فروش از مهمترین موارد مهم در تعیین قیمت محافظ جان است.
قیمت محافظ جان 25 آمپر
قیمت محافظ جان 25 آمپر بر اساس برند سازنده، تعداد پل و نوع کاربری آن مشخص می شود. کلیدهای محافظ جان 25 آمپر LS در ایران دارای کیفیت بالاتر و قیمت بیشتر هستند که در مدل های تکفاز و سه فاز و 2 پل و 4 پل به فروش می رسند. از دیگر برندهای محافظ جان 25 آمپر می توان به برند پارس فانال، رعد الکتریک، چانت، هیوندای و ایران کاوه اشاره کرد. از پرمصرف ترین و پرفروش ترین کلیدهای محافظ جان 25 آمپر در صنعت ایران برند پارس فانال است.
قیمت محافظ جان تک فاز
قیمت کلیدهای محافظ جان تک فاز با توجه به کاربرد آنها در ساختمان و مکانهایی که دارای برق تکفاز هستند بیشتر مورد توجه است. معمولا کلیدهای محافظ جان تک فاز دارای رنج جریان کمتر و قیمت پایین تری هستند و معمولا به صورت 2 پل تولید می شوند. پارتاک صنعت ایده آفرین همواره مناسب ترین قیمت محافظ جان تک فاز و سه فاز، قیمت شمارنده دیجیتال، انواع کلید مینیاتوری و سایر تجهیزات تابلویی را از برندهای با کیفیت و نام آشنای داخلی و خارجی به شما ارائه می دهد.
خرید کلید محافظ جان RCCB
در هنگام خرید محافظ جان لازم است با توجه نیاز خود آن را انتخاب کنید. بهتر است موارد زیر را به هنگام خرید کلیدهای محافظ جان در نظر بگیرید:
- برند سازنده و اطلاع از کیفیت آن و قیمت محافظ جان
- تعیین فاز به همراه نول ( 2 پل یا 4 پل )
- تعیین محدودهٔ ولتاژ ( تک فاز یا 3 فاز )
- تعیین محدودهٔ جریان ( حساسیت جریان 30 میلی آمپر یا بالاتر )
- مشخص نمودن نوع کاربری کلید (یکی از دو مدل RCB و RCBO مطابق با نوع کاربری کلید، میزان حساسیت کار و محیط سیستم انتخاب میگردد.
فروش کلید محافظ جان RCCB
پارتاک صنعت ایده آفرین ، تامین کننده و مرکز فروش انواع کلیهای محافظ جان از برندهای با کیفیت داخلی و خارجی در اصفهان و ایران است. این شرکت، با ارائه محصولات با کیفیت و استاندارد، اطمینان خاطر را به مشتریان خود می دهد تا علاوه بر شرایط فروش مورد نیاز مشتریان آموزشهای لازم در خصوص نصب و نگهداری کلیدهای محافظ جان را در اختیار مشتریان قرار دهد، چرا که آگاهی مصرفکنندگان در این رابطه میتواند به بهبود مدیریت ریسک و افزایش ایمنی منازل و محل کار کمک شایانی نماید. این امر نه تنها موجب تأمین سلامتی افراد میگردد، بلکه به توسعه فرهنگ ایمنی در جامعه نیز کمک خواهد کرد. بنابراین، سرمایهگذاری در خرید کلید محافظ جان، نه تنها یک اقدام عملی، بلکه یک ضرورت اخلاقی برای همگان به شمار میرود. برای کسب آگاهی و مشاوره فنی، آشنایی با برندها، استغلام قیمت و خرید محافظ جان و سایر تجهیزات برق صنعتی با کارشناسان پارتاک تماس بگیرید و یا به صورت آنلاین ثبت سفارش کنید.
