اینورتر LS(ال اس) تکفاز 0.2 کیلووات IE5-sv001IE5-1

کاربرد اینورترهای LS سری IE5

اینورتر LS(ال اس) تکفاز 0.2 کیلووات IE5-sv001IE5-1 یکی از محصولات شرکت بزرگ کره ایی LS  است. درایو ls تکفاز 0.2 کیلووات ie5-sv-1 در صنایع با کاربری شهری و صنعتی مورد استفاده قرار می گیرد.اینورتر های ال اس به دلیل کیفیت بالا و مرغوبیت متریال استفاده شده از محبوبیت خوبی در بین مصرف کنندگان و صنعتگران برخوردار است.یکی از دلایل برای انتخاب اینورتر LS مدل IE5 سایز کوچک و کیفیت بالای آن است همین موضوع باعث شده تا قیمت اینورتر LS مدل IE5 بسیار مقرون به صرفه باشد. این سری از اینورتر های LS دارای مد کنترل V/F Control می باشد و قابلیت تحمل گشتاور اضافه بار به میزان ۱۵۰ درصد جریان نامی به مدت یک دقیقه را دارد. برای خرید مطمئن اینورتر LS(ال اس) تکفاز 0.2 کیلووات IE5-sv001IE5-1 ادامه توضیحات را بخوانید.

اجزای اینورترهای LS سری IE5

مهمترین بخش ها و اجزای این سری از درایوهای LS در شکل زیر نمایش داده شده است

جدول مشخصات ظاهری و وزن اینورترهای LS سری IE5

نحوه نصب و سیم کشی اینورترهای LS سری IE5

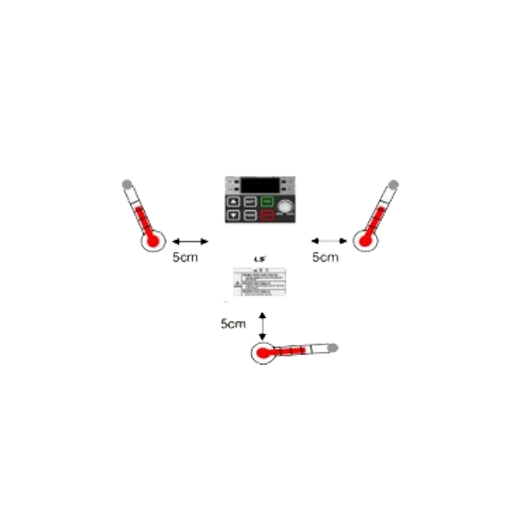

درایو ls تکفاز 0.2 کیلووات ie5-sv-1 باید در مکانی نصب شود که لرزش کمی داشته باشد کمتر از (S/m 5.9 )، همچنین محدوده دمای آن حداکثر40 تا -10 درجه سانتیگراد باشد. همان طور که در شکل مشاهده می کنید در اطراف اینورتر حرارت بالایی وجود دارد که می تواند به قطعات دیگر صدمه وارد کند، پس فاصله مناسب را رعایت کنید. توجه داشته باشید که اگر اینورتر داخل تابلو نصب می شود حداقل فاصله اینورتر تا سقف 10 سانتی متر باشد.

مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلو واحد قرار دهید حتما باید به فاصله استاندارد آن ها و سیستم تهویه مناسب توجه کنید:

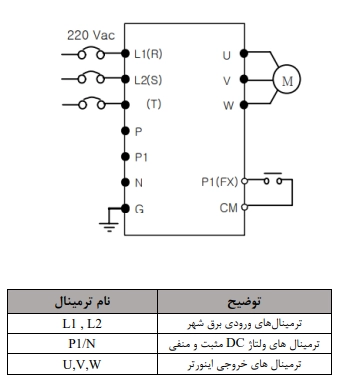

سیم بندی ترمینال های قدرت و کنترل(O/I)

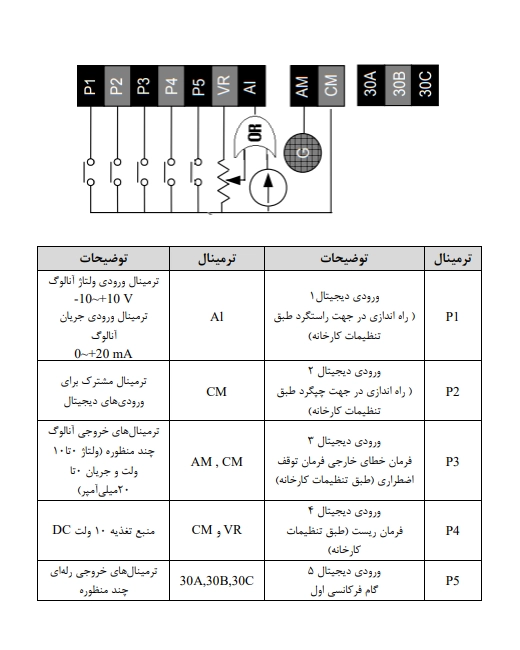

ترمینال های کنترلی

سوئیچ انتخاب حالت PNP/NPN

در صورتی که کلید روی NPN باشد، با اتصال هر کدام از ورودی های دیجیتال به ترمینال CM فرمان اجرا می شود. در صورتی که کلید روی PNP باشد، با اتصال هر کدام از ورودی های دیجیتال به ترمینال 24 ولت فرمان اجرا می شود.

نمایش الفبای اعداد بر روی صفحه نمایش:

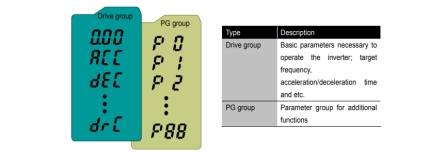

معرفی گروه های اصلی اینورتر LS IE5

مطابق شکل زیر در سری IE5، دوگروه پارامتر مختلف وجود دارد:

Drive group : شامل پارامترهای پایه و ضروری در وضعیت RUN می باشد. مانند  Target Frequency ( فرکانس مورد نظر )، Accel/Decel Time ( زمان شتاب و توقف )

 P group  : شامل توابع و پارامترهای پایه برای تنظیم فرکانس و ولتاژ خروجی، شامل پارامترها و توابع پیشرفته، شاملل پارامترهای ضروری جهت ایجاد توالی و استفاده از ترمینال های ورودی و خروجی چند وظیفه ای.

روش جابجایی بین گروه های اصلی اینورتر

مطابق شکل زیر برای جابجایی بین گروه ها، می توانید از کلیدSHFT کی پد بر روی اینورتر استفاده کنید و برای جابه جایی بین پارامترهای گروه از کلید بالا و پایین استفاده کنید.

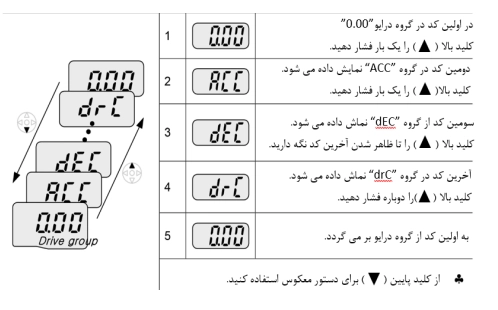

نحوه جابجایی بین پارامترهای اصلی Drive Group
