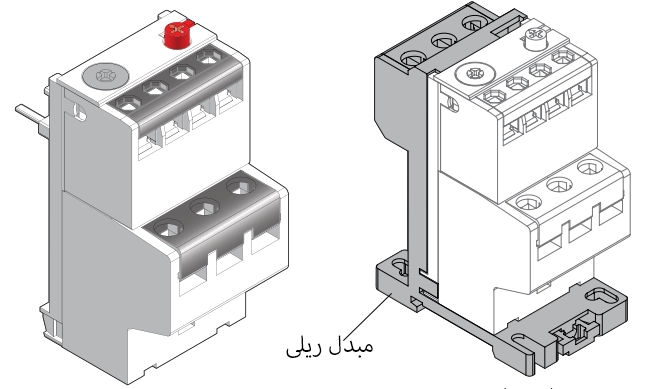

بی متال( رله حرارتی ) 85 تا 125 آمپر سیگما وظیفه محافظت از موتوری را که به آن وصل شده است از اضافه بار و تلفات فازی انجام می دهد. همانطور که می دانید بیمتال همراه با کنتاکتور استفاده می شود ولی در مواردی می توان از بی متال به صورت مستقل همراه با مبدل ریلی استفاده نمود در شکل زیر نحوه جایگزینی مبدل مشاهده می شود:

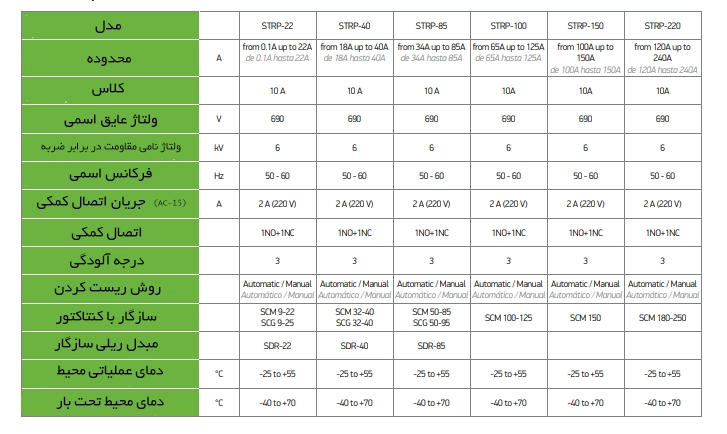

جدول مشخصات فنی رله های حرارتی سیگما

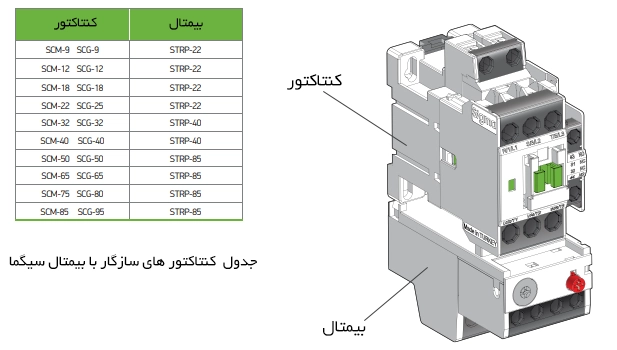

جدول بیمتال های سازگار با کنتاکتور سیگما

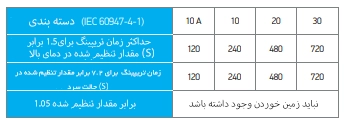

کلاس های قطع کردن رله حرارتی سیگما
مطابق با TS EN 60947-4-1 دسته ی تریپینگ با توجه به دوره 7.2 تعیین شده است . جریان رله حرارتی روی 10 ، 20 ، 30 بوده. علاوه بر این یک زمان تریپینگ برای 1.5 برابر جریان تنظیم تعریف شده است. بی متال( رله حرارتی ) 85 تا 125 آمپر سیگما مطابق با دسته تریپینگ 10A تولید و تست شده است.
مشخصات کلی رله حرارتی 85 تا 125 سیگما
*رنج دمایی گسترده: از -25 تا +55 درجه سانتیگراد
* قابلیت اتصال مستقیم به کنتاکتورها
* رنج جریان : از A0.1 تا A240
* دارای حفاظت اضافه جریان و همچنین خطای فاز
* کالس تریپ A10
* قابلیت نصب بر روی ریل جهت بکارگیری مستقل
* قابلیت نصب عمودی و افقی و همچنین تا 30 درجه انحراف
