انواع بی متال رله حرارتی

بی متال که به آن رله حرارتی، رله اضافه بار و یا رله اضافه بار حرارتی نیز گفته می‌شود، یکی از مهمترین قطعات به کار رفته در ساختار تابلوهای برق بوده و اهمیت ویژه‌ای در عملکرد صحیح و دقیق دستگاه‌ها و تجهیزات الکترونیکی و تابلوهای برق دارد و از این قطعه به عنوان یک عامل حفاظت کننده با کنترل دما استفاده می‌شود تا جلوی خطرات احتمالی در مدارهای الکتریکی را بگیرد.

بی متال (Bimetal) قطعه‌ای الکتریکی است که به‌صورت سری در تابلو برق نصب می شود و برای حفاظت از الکتروموتور در برابر اضافه‌بار استفاده می شود، به همین دلیل این قطعه رله حفاظتی به شمار می‌رود. اساس کار این رله‌ها بر پایه اختلاف ضریب انبساط طولی دو فلز به‌کاررفته است.بی‌ متال در صنعت با نامهای رله اضافه‌بار (Overload Relay)، رله حرارتی (Thermal Relay) و یا رله اضافه‌ بار حرارتی (Thermal Overload Relay) نیز شناخته می شوند. از آنجا که بیمتال ها در تابلوهای برق صنعتی سه فاز نصب می شوند در اینجا منظور از بیمتال، بیمتال سه فاز است. قیمت بیمتال سه فاز همواره مورد توجه مشتریان و صنعتگران است.

قیمت رله بیمتال سه فاز از موارد مهم و مورد توجه صنعتگران در هنگام خرید بیمتال است. ابتدا لازم است درباره بیمتال اطلاعات و آگاهی کافی داشته باشید و با ساختار و عملکرد این قطعه مهم آشنا شوید سپس با برندهای سازنده رله حرارتی بیمتال آشنا شوید. این موارد نقش بسیار مهمی در تعیین قیمت رله بیمتال سه فاز دارند.

طرز کار رله بی متال

برای آشنایی با طرز کار رله حرارتی بیمتال ابتدا لازم است با قسمت های مختلف بیمتال و ساختار آن آشنا شوید. به شکل زیر نگاه کنید. در این شکل ( که یک بیمتال پارس فانال است ) قسمت های مختلف آن قابل مشاهده است.

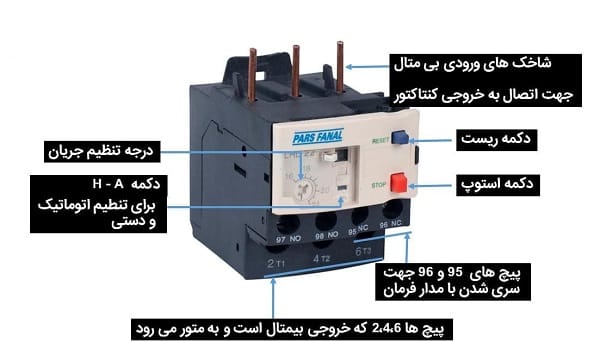

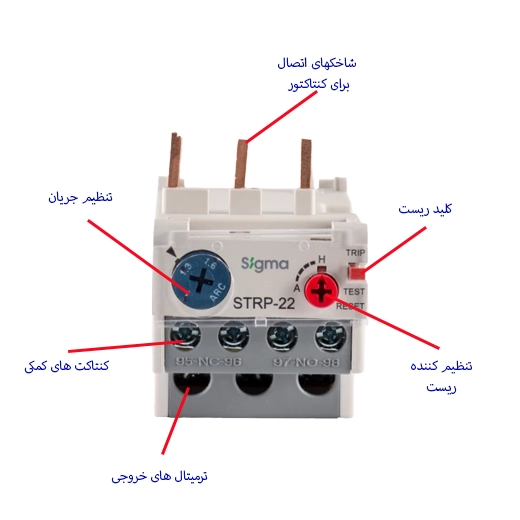

بخش ها و اجزای بی متال یا رله حرارتی

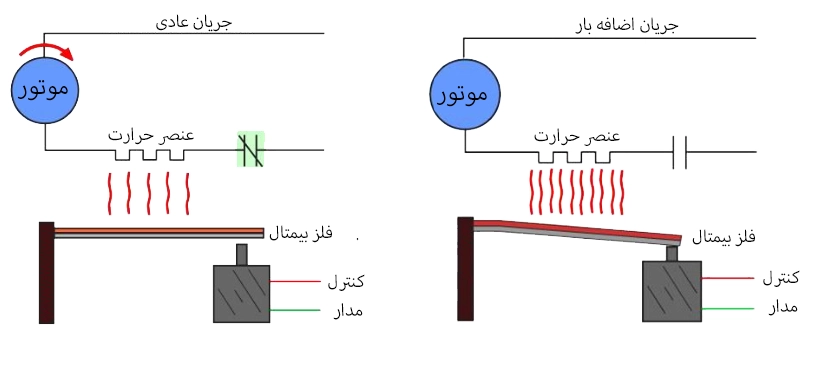

ساختار رله های حرارتی اینگونه است که دارای سه تیغه می باشد و چند حلقه سیم به دور آن پیچیده شده است. اگر جریان اضافه ای به آن وارد شود، هادی ها گرم می شوند و حرارات به بیمتال می رسد. این حرارت تیغه ها را خم می کند. این تیغه ها تحت تاثیر حرارت منبسط شده و حالت خود را از دست می دهند. از آنجا که بی متال همیشه با کنتاکتور نصب می شود در هنگام اضافه بار و حرارت، باعث قطع  شدن کنتاکت ۹۵ – ۹۶ و همچنین باعث وصل شدن کنتاکت ۹۷ – ۹۸ می‌شود.

کنتاکت ۹۵ – ۹۶ در مدار استپ کنتاکتور فرمان به طور سری بسته شده است در صورت قطع شدن کنتاکت ۹۵- ۹۶ کنتاکتور از مدارخارج می شود و موتور الکتریکی خاموش می گردد بدین ترتیب از سوختن آن جلوگیری می گردد.برای افزایش سرعت عملکرد بی‌متال و جلوگیری از جرقه و سوختگی محل اتصال، از آهن‌ربا در بالا و پایین تیغهٔ دوفلزی استفاده می‌شود که نیروی مغناطیسی آن به بسته شدن سریع اتصال کمک می‌کند.

طرز کار بی متال

برای اتصال بیمتال به کنتاکتور کافیست کنتاکت بسته بیمتال (NC) را که با شماره ۹۵ – ۹۶ روی بیمتال مشخص شده است با بوبین کنتاکتور سری کنیم تا در صورت بروز اضافه جریان مدار را قطع کند.روی بیمتال پیچ تنظیمی وجود دارد که با توجه به شدت جریان موتور های الکتریکی که در روی پلاک آن مشخص شده باید آن را تنظیم نمود.رله‌های اضافه‌بار (بی‌متال) تنظیم‌پذیر هستند و می‌توان آن‌ها را به گونه‌ای تنظیم کرد که جریان‌هایی بین ۱٫۰۵ تا ۱۰ برابر جریان نامی موتورها را قطع کنند.

ساختمان داخلی و اجزای تشکیل دهنده بیمتال

یک رله حرارتی از ساختار داخلی خاصی برخوردار شده تا بتواند وظیفه حفاظت از مدارات و موتورهای الکتریکی را به خوبی انجام دهد. از جمله اجزای به کار رفته در ساختار این قطعات می‌توان به تیغه‌های مسی اشاره کرد که به منظور اتصال به کنتاکتور مورد استفاده قرار می‌گیرند.
این قطعات دارای چند ترمینال خروجی هم هستند تا بتوانند با کابل‌های مصرف کننده ارتباط برقرار سازند. کنتاکت‌های باز و بسته مدار فرمان دیگر اجزای به کار رفته در ساختار رله اضافه بار حرارتی هستند. این قطعات از یک زبانه و یا پیچ جهت تنظیم جریان هم به وجود آمده‌اند که می‌توانند جریان را با توجه به شدت جریان نامی موتور تنظیم کنند.
یک رله حرارتی دارای پیچ تغییر وضعیت هم بوده که از امکان تنظیم به صورت دستی و یا اتوماتیک برخوردار شده است. یکی دیگر از اجزای به کار رفته در ساختار یک رله حرارتی دکمه ریست است که به آن دکمه بازگشت به حالت اولیه نیز گفته شده و به منظور بازگرداندن مجدد این قطعات به مدار مورد استفاده قرار می‌گیرد.

ساختار بی متال و عملکرد آن

مشخصات ظاهری درج شده بر روی رله حرارتی بیمتال

بیمتال‌ها برخی از مشخصات ظاهری ویژه را نیز به خود اختصاص داده‌اند و بر روی آن‌ها علائم و نشانه‌هایی به چشم می‌خورد. برای نمونه شما بر روی این قطعات اعداد و ارقامی را مشاهده خواهید کرد که از جمله آن‌ها می‌توان به شماره‌های ۱، ۳ و ۵ اشاره کرد.
این شماره‌ها در حقیقت همان ترمینال‌های ورودی و یا شاخک‌های رله حرارتی هستند و به منظور اتصال موتور به سمت تغذیه مورد استفاده قرار می‌گیرند. شماره‌های ۲، ۴ و ۶ ترمینال‌های خروجی یک رله حرارتی هستند که جهت ارتباط با ورودی مصرف کننده به کار می‌روند.
این ابزارها از ورودی‌های NC نیز تشکیل شده‌اند که با شماره‌های ۹۵ و ۹۶ مشخص شده و به منظور قطع مدار تغذیه بوبین کنتاکتور به کار می‌روند. ورودی‌های no و یا کنتاکت‌های باز نیز برای اتصال مدارهای اضطراری کاربرد دارند.
یکی دیگر از دکمه‌های به کار رفته در این قطعات، دکمه ریست است که در برخی از این تجهیزات به شکل جداگانه جای گرفته و در بعضی دیگر با پیچ H/A همراه است و یا حتی ممکن است با دکمه تست TEST همراهی کند. بر روی یک رله حرارتی پیچ تغییر وضعیت نیز وجود دارد که حرف A نشان دهنده حالت اتوماتیک و حرف H یا M حالت دستی را مشخص می‌کند.
دیگر علائم بیمتال شامل مواردی از قبیل پیچ تغییر رنج جریان، دکمه تست، دکمه استپ و… است که از آن‌ها به منظور تنظیم جریان رله حرارتی مطابق با جریان نامی موتور، تست سالم و یا خراب بودن رله، تست قطع مدار فرمان استفاده می‌کنند.
اگر می‌خواهید بدانید که قیمت بی متال بر چه اساسی محاسبه می‌شود نیز باید به چند عامل توجه کنید که از جمله آن‌ها می‌توان به نوع محصول مورد نظر، برند سازنده و شرکت تولید کننده و….. اشاره کرد.

کاربرد رله بی متال

بیمتال یک قطعه الکتریکی پرکاربرد است. میزان کاربرد و مصرف نیز در قیمت رله حرارتی سه فاز تاثیرگذار است. استفاده از بیمتال برای حفاظت از موتور الکتریکی در برابر اضافه بار الکتریکی و حرارتی در مدار است. همانگونه که در بالا توضیح دادیم رله حرارتی رله حرارتی در تابلو برق نصب می شود و به کنتاکتور متصل می گردد. هنگام ورود جریان اضافی و حرارت، برای محافظت از موتور مدار را قطع می کند. کارکرد بی‌متال‌ها بر اساس اختلاف ضریب انبساط طولی دو فلز به کار رفته در آنها متفاوت است و مقدار خمیدگی آنها نیز متناسب با تغییرات دما متغیر است.

به طور کلی می توان کاربرد بیمتال یا رله حرارتی را اینگونه بیان کرد :

  • حفاظت در برابر اضافه بار: یکی از مهم‌ترین وظایف بی‌متال‌ها حفاظت از موتورهای الکتریکی در برابر اضافه بار است. زمانی که جریان عبوری از موتور بیش از حد مجاز باشد، حرارت تولید شده در بی‌متال افزایش می‌یابد. این افزایش حرارت باعث خمیدگی بیشتر بی‌متال می‌شود و در نهایت می‌تواند مدار را قطع کند تا از آسیب دیدن موتور جلوگیری شود.
  • به عنوان رله حرارتی: بی‌متال به عنوان یک رله حرارتی نیز عمل می‌کند. رله حرارتی رله حرارتی نوعی دستگاه حفاظتی است که به کمک بی‌متال می‌تواند جریان عبوری را کنترل کند. هنگامی که دمای بی‌متال به حد مشخصی برسد، خمیدگی ایجاد شده منجر به قطع کنتاکت‌های الکتریکی و در نتیجه قطع مدار می‌شود. این فرآیند به صورت خودکار و بدون نیاز به مداخله دستی انجام می‌شود.
  • تأخیر زمانی در عملکرد: یکی از ویژگی‌های مهم بی‌متال‌ها، داشتن تأخیر زمانی در عملکرد است. این تأخیر زمانی به موتور اجازه می‌دهد، تا در صورت وجود نوسانات کوتاه مدت جریان، به کار خود ادامه دهد و تنها در صورت تداوم اضافه بار، مدار قطع شود. این ویژگی می‌تواند از قطع بی‌مورد مدار و توقف غیرضروری موتور جلوگیری کند.

نقش بی متال در تابلو برق

نقش رله حرارتی بیمتال در تابلو برق بعنوان یک قطعه محافظت کننده مهم است و دارای اهمیت ویژه ای است. الکتروموتور، دستگاه حساس و مهمی است و اگر از آن در برابر شوک الکتریکی، اضافه بار و حرارت محافظت نشود به راحتی می سوزد و ضرر زیادی را بوجود می آورد. بنابراین در تابلوهای برق صنعتی تجهیزات حفاظتی مانند انواع کلید مینیاتوری و کلید محافظ جان، از تجهیزات حفاظتی دیگر مانند رله حرارتی نیز باید استفاده شود. نقش بیمتال در قطع کردن مدار برای محافظت از الکتروموتور بسیار مهم است. البته رله حرارتی همیشه با کنتاکتور و مینیاتوری در تابلو برق نصب می شود.

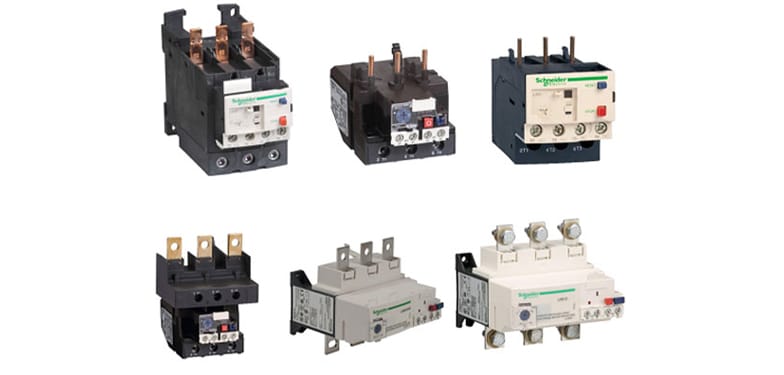

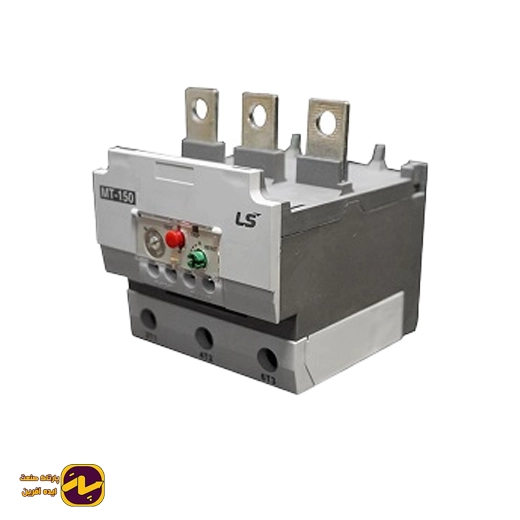

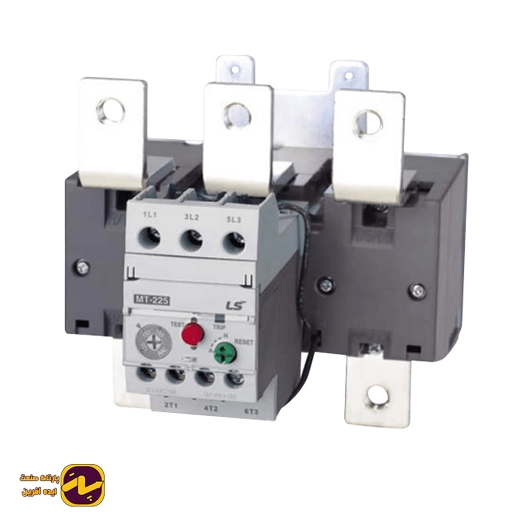

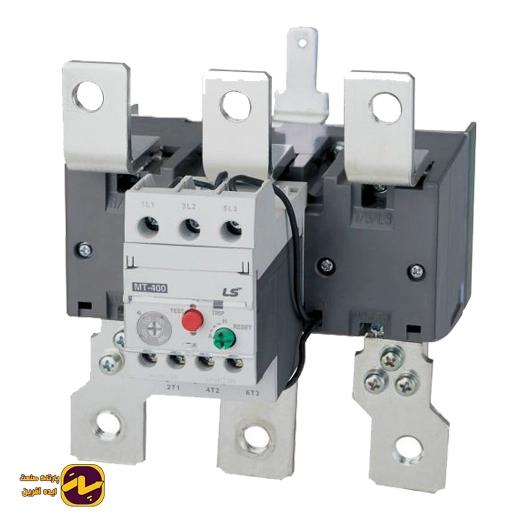

انواع کلیدهای بی متال رله حرارتی

آشنایی با انواع بیمتال و برندهای سازنده آنها که نقش بسیار مهمی در تعیین قیمت رله حرارتی سه فاز دارد از دیگر موارد مهم برای انتخاب و خرید بیمتال است.

بیمتال‌ها معمولاً برحسب نوع برگشت به حالت اولیه به سه دسته تقسیم می‌شوند:

۱- رله بیمتال‌ دستی یا manual

در کلید بی‌ متال دستی، بعد از اینکه رله حرارتی در مدار عمل می‌کند و مدار قطع می‌شود، فلز بی‌متال سرد شده و به حالت اولیه خود برمی‌گردد، ولی کنتاکت‌های داخل بی‌متال که برای قطع کردن مدار تغییر حالت داده‌اند، در همان حالت باقی می‌مانند و برای برگرداندن آن‌ها به حالت اولیه باید دکمه Reset که روی بی‌متال است را به طور دستی فشار دهیم، تا کنتاکت‌ها آماده قطع مجدد مدار باشند. از این نوع بی‌ متال هم در سیستم‌های با مدار فرمان اتوماتیک و هم در سیستم‌های با مدار فرمان غیر اتوماتیک استفاده می‌شود.

مداراهایی که معمولاً تنظیم دستی دارند عبارت‌اند از: منبع تغذیه، تجهیزات پزشکی، بخاری آب، تجهیزات تهویه مطبوع و برخی دیگر از لوازم خانگی و تجهیزات صنعتی

۲- رله بیمتال‌ اتوماتیک

به بی‌ متال هایی که کنتاکت‌ها در آن‌ها بعد از گذشت مدت‌زمان معین و در یک دمای معین به طور خودکار به حالت اولیه بازمی‌گردند، بی‌ متال‌های اتوماتیک می‌گویند. اگر بخواهیم پس از هر بار عملکرد بی‌ متال، کنتاکت‌های آن به‌صورت خودکار به حالت اولیه برگردند، باید بی‌ متال را روی حالت (A به معنای Automatic) قرار دهیم. از این نوع کلید بی‌ متال در سیستم‌هایی که مدار فرمان آن‌ها به‌صورت دستی کنترل می‌شود، استفاده می‌شود.

برای تغییر از وضعیت Automatic به وضعیت Hand، نیازی به فشردن دکمه قرمز یا همان Stop نداریم. ولی برای تغییر وضعیت از حالت Hand به Automatic، لازم است هنگام چرخش این دکمه، دکمه قرمز کمی فشار داده شود.

۳- رله بیمتال‌ دستی و اتوماتیک

نوع دیگری از بی‌ متال‌ها نیز هستند که هر دو حالت دستی و اتوماتیک را در یک مجموعه دارند و برای تغییر حالت بی‌متال از یک کلید که روی بی‌متال قرار دارد، استفاده می‌شود؛ که توسط همان یک کلید می‌توان بی‌ متال را در وضعیت قطع دستی یا اتوماتیک قرار داد.
