اینورتر 100 اسب سه فاز برند LS سری IS7 کره ای

اینورتر ال اس سری LS-IS7

اینورتر های مدل iS7 برند LS، کارایی بسیار عالی و با قابلیت اطمینان بالا در ولتاژهای مختلف موجود می باشند و تقریبا در هر محیط فرآیندی قابل استفاده هستند. این مدل اینورتر ال اس ( LS ) دارای استاندارد های جهانی بوده و در بازار جهانی قابل ارائه می باشد.

انواع اینورتر های ال اس (LS) و مدلهای مختلف آن برای کاربری مختلف طراحی شده اند که مدل IS7 برای کاربری سنگین و نیمه سنگین مناسب است.

کلیه اطلاعات لازم بر روی پلاک اینورتر درج شده است . برای مثال اگر بر روی پلاک عبارت SV008iS7-4NOFDW درج شده باشد بصورت زیر تفسیر می شود:

• SV : کد محصول
• 008 : رنج توان موتور مورد استفاده
• iS7 : مدل محصول
• 4 : ولتاژ ورودی سه فاز ( 380 ولت )
• N : بدون کی پد
• O : نوع UL(OPEN)
• F : EMC filter
• D : dc reactor
• W : نوع اپلیکیشن : web

اجزای درایو IS7 ال اس

روش نصب و سیم بندی اینورتر Ls سری IS7

لازم است اینورتر ال اس ( LS ) سری is7 را در مکانی نصب کنید که لرزش نداشته باشد و محدوده دمای آن حداکثر 40تا10- درجه سانتیگراد باشد. همان طور که در شکل مشاهده می کنید در اطراف اینورتر حرارت بالایی وجود دارد که می تواند به سایر قطعات صدمه وارد کند، پس لازم است فاصله مناسب را رعایت کنید. توجه داشته باشید اگر اینورتر داخل تابلو نصب می شود حداقل فاصله درایو تا سقف 10سانتی متر باشد.

مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلو نصب کنیم لازم است فاصله مناسب آنها و سیستم تهویه مناسب رعایت شود:

ترمینال های قدرت در توان های مختلف درایو IS7

در سری is7 اینورترهای LS برای هر رنج توانی ترمینال های قدرت تفاوت دارند که به صورت زیر تقسیم می شوند

• اینورترهای تا توان 7.5 کیلووات
• اینورترهای 11 تا 22 کیلووات
• اینورترهای 30 تا 75 کیلووات
• اینورترهای 90 تا 160 کیلووات
• اینورترهای 185 تا 220 کیلووات
• اینورترهای 280 تا 375 کیلووات

سیم بندی ترمینالهای قدرت وکنترل(I/O) درایو IS7

نقشه شماتیک ترمینال های قدرت برای مثال در رنج توان 0.75 تا 22 کیلووات به صورت زیر است :

• ترمینال R,S,T : ترمینال ورودی برق شهری
• ترمینال +P : ترمینال های ولتاژ DC مثبت
• ترمینال – N : ترمینال ولتاژ DC منفی
• ترمینال +P و B :ترمینال های مقاومت ترمز
• ترمینال U,V,W : ترمینال های خروجی درایو

جدول ترمینالهای کنترلی اینورتر IS7

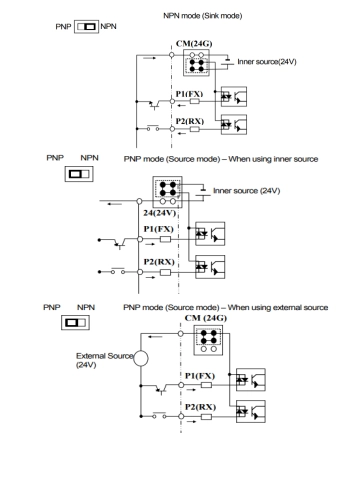

سوئیچ انتخاب حالت NPN/PNP درایو IS7

در صورتی که کلید روی NPN باشد، با اتصال هر کدام از ورودی های دیجیتال به ترمینال CM، فرمان اجرا می شود. در صورتی که کلید روی PNP باشد، با اتصال هر کدام از ورودی های دیجیتال به ترمینال 24 ولت فرمان اجرا می شود. با استفاده از سوئیچ شماره 1 روی اینورتر وضعیت دلخواه را تنظیم کنید.(توجه:اگر سوئیچ شماره 1 در سمت راست باشد NPN، و اگر در سمت چپ باشد PNP خواهد بود.)

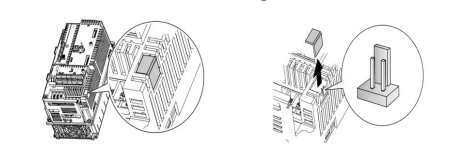

فعال یا غیر فعال کردن فیلتر داخلی EMC درایو IS7

برای اینورترهای تا 7.5 کیلووات، مطابق تصویر زیر برای فعال یا غیر فعال کردن فیلتر EMC، ابتدا درپوش را برداشته و سپس سوییچ جامپر را پیدا کنید. اگر پین های جامپر به هم متصل نباشند فیلتر EMC غیر فعال است.

برای فعال کردن فیلترEMC، پین های جامپر را با استفاده از اتصال کوتاه متصل کنید(شکل زیر)

2.برای اینورترهای بالاتر از 7.5 کیلووات کابل فیلتر EMC و ترمینال زمین را در پایین اینورتر پیدا کنید. اگر کابل فیلترEMC به پیچ عایق متصل شود، فیلترEMC غیرفعال می شود. برای فعالسازی کابل فیلتر EMC را از پیچ عایق بازکرده و آن را به ترمینال زمین وصل کنید تا فیلترEMC فعال شود.

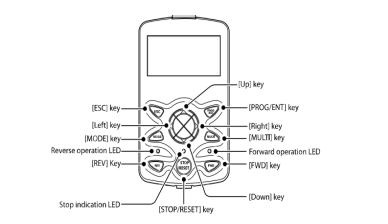

معرفی کی پد درایو ال اس IS7

1. Prog : وارد شدن به پارامتر
2. کلید جهت بالا ( UP ) : افزایش مقدار پارامتر و جابجا شدن بین گروهها
3. کلید جهت پایین ( DOWN ) : کاهش مقدار پارامتر و جابجا شدن بین گروهها
4. کلید جهت چپ ( Left ) : جابجا شدن بین گروهها
5. کلید جهت راست ( Right ) : جابجا شدن بین گروهها
6. کلید Mode : جابجا شدن بین گروه های اصلی
7. کلید Enter : ثبت مقادیر و انجام عملیات
8. Esc/Shift : کنسل کردن و یا بازگشت
9. کلید STOP : توقف عملیات
10. کلید Reverce : کلید اجرای چپ گرد
11. کلید FWD : کلید اجرای راستگرد
12. کلید Multi : کلید چندمنظوره
13. کلید OFF

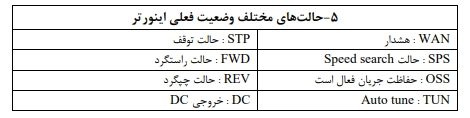

صفحه نمایش درایو IS7

به محض وصل شدن برق ورودی به اینورتر صفحه نمایش مانند شکل زیر می شود :

چراغ وضعیت روی کی پد IS7

• FWD : در طول چرخش راستگرد روشن است
• REV : در طول چرخش چپ گرد روشن است
• STOP/RESET : در هنگام توقف موتور روشن است و در هنگام خطا چشمک زن است

معرفی گروههای اصلی اینورتر ال اس IS7

در اینورتر ال اس ( LS ) سری iS7 دوازده گروه پارامتر وجود دارد :

• Drive Group : DRV : پارامترهای مورد نیاز برای راه اندازی( مانند تنظیمات شتاب، ولتاژ و فرکانس )
• Basic Group : BAS  : پارامترهای اصلی مانند مشخصات موتور
• Advanced function Group : ADV : پارامترهای تنظیم الگوی شتاب گیری
• Control function Group : CON : پارامترهای مربوط به روش کنترلی
• Input terminal Group : IN : پارامترهای ترمینال ورودی
• Output terminal Group : OUT : پارامترهای ترمینال خروجی
• Commiunication function Group : COM : پارامترهای مربوط به تنظیمات رابط RS-48s
• Application function Group : APP : پارامترهای تنظیمات PID کنترلر
• Auto sequence function Group : AUT  : این گروه با فعالسازی عملکردهای ترتیبی اتوماتیک در گروه APP آشکار می شود
• Application option Group : APO : پارامترهای مربوط به تنظیمات کارتهای اختیاری مانند کارت انکودر یا کارت PLC
• Protection Group : PRT : پارامترهای مربوط به محافظت موتور و اینورتر
• Motor2 function Group : M2 : این گروه در زمان انتخاب موتور دوم برای یکی از ورودی های چند منظوره فعال می شود

نحوه جابجایی بین منوهای مختلف و گروه های اینورتر IS7

مطابق شکل زیر برای جابجا شدن بین گروه های اصلی اینورتر باید از کلید Mode در کی پد درایو استفاده کنید.

1. به کمک کلید Mode در کی پد به مد کاری PAR وارد شوید
2. به کمک کلیدهای جهت دار راست و چپ به گروه مورد نظر بروید
3. به کمک کلیدهای جهت دار بالا و پایین پارامتر مورد نظر را انتخاب کنید
4. برای وارد شدن به پارامتر کلید PROG را فشار دهید
5. به کمک کلیدهای جهت دار بالا و پایین مقدار پارامتر را تغییر داده سپس کلید PROG را فشار دهید

توجه : با فشاردادن کلید ESC در میان پارامترها به اولین پارامتر Drive Group بر می گردیم . همچنین با فشردن کلید ECS در زمان حرکت میان مدهای کاری به مد نمایش اطلاعات عمومی اینورتر باز می گردیم.
