اینورتر LS(ال اس) تکفاز 0.75 کیلووات M100

اطلاعات و کد شناسایی اینورتر LS(ال اس) تکفاز 0.75 کیلووات M100

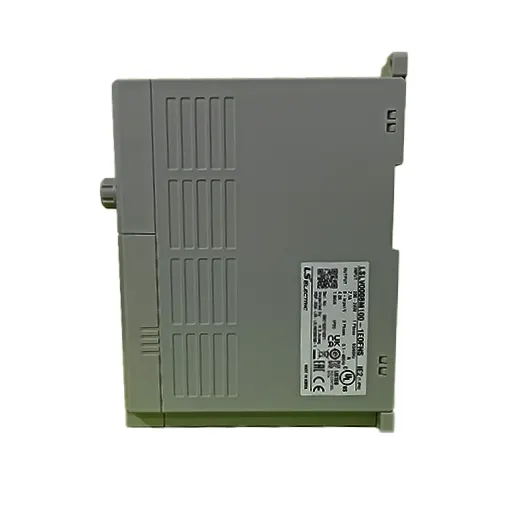

همانطور که در شکل زیر مشاهده می کنید کلیه اطلاعات لازم بر روی پلاک اینورتر درج شده است

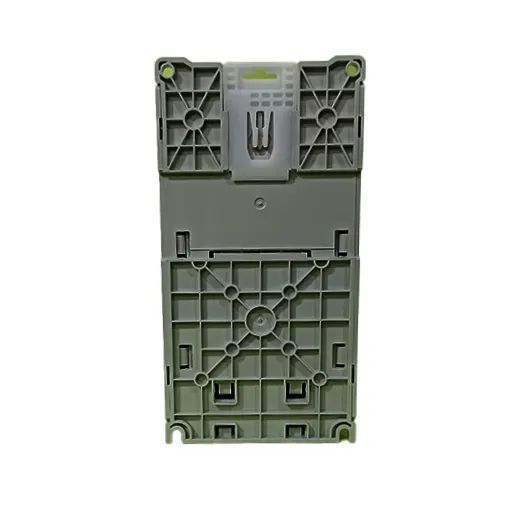

اجزای دستگاه

در شکل زیر بخش های مختلف و جزییات ظاهری درایو ls تکفاز 1 اسب M100 نمایش داده شده است

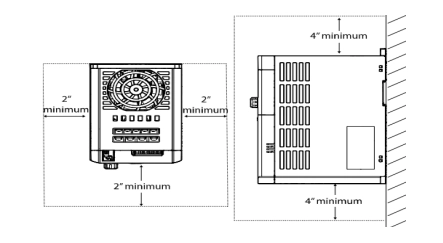

روش نصب و سیم بندی دستگاه

لازم است درایو را در مکانی نصب کنید که لرزش نداشته باشد و محدوده دمای آن حداکثر 40تا10- درجه سانتیگراد باشد. همان طور که در شکل مشاهده می کنید در اطراف اینورتر حرارت بالایی وجود دارد که می تواند به سایر قطعات صدمه وارد کند، پس لازم است فاصله مناسب را رعایت کنید. توجه داشته باشید اگر اینورتر داخل تابلو نصب می شود حداقل فاصله درایو تا سقف 10سانتی متر باشد.

مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلو نصب کنیم لازم است فاصله مناسب آنها و سیستم تهویم مناسب رعایت شود:

سیم بندی ترمینالهای قدرت وکنترل(I/O)

نقشه شماتیک ترمینال های قدرت به صورت زیر است :

• ترمینال R,T : ترمینال ورودی برق شهری
• ترمینال B1/B2 : ترمینال های مقاومت ترمز
• ترمینال U,V,W : ترمینال های خروجی درایو

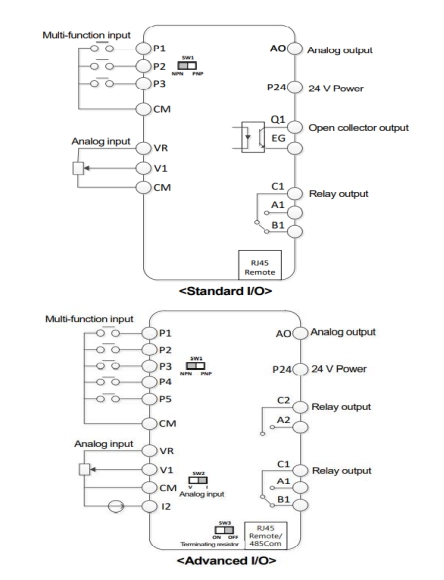

تفاوت ترمینالهای فرمان اینورتر در مدلهای Advancedو Standard

تفاوت این دو مدل در شبکه RS-485 و ورودی آنالوگ جریانی می باشد، فقط مدل Advanced ازاین قابلیت برخوردار است. تفاوت دیگر این دو مدل در تعداد رله های خروجی و ترانزیستوری می باشد. شکل زیر بیانگر تفاوت های این دو مدل است.

جدول ترمینالهای ورودی کنترلی اینورتر

جدول ترمینالهای خروجی کنترلی اینورتر

وضعیت سوئیچ های روی اینورتر

• سوییچ SW1 : سوییچ انتخاب حالت PNP/NPN، چپ PNP، راست NPN، تنظیم کارخانه بر روی راست NPN است.
• سوییچ SW2 :سوییچ انتخاب ترمینال آنالوگ ورودی جریان و ولتاژ، چپ: جریان و راست: ولتاژ، تنظیم کارخانه بر روی چپ(I2) است.
• سوییچ SW3 :سوییچ فعال کردن مقاومت انتهای شبکه، چپ: روشن و راست: خاموش، تنظیم کارخانه بر روی راست(OFF) است.

سوئیچ انتخاب حالتNPN/PNP

در صورتی که کلید روی NPN باشد، با اتصال هر کدام از ورودی های دیجیتال به ترمینال CM، فرمان اجرا می شود. در صورتی که کلید روی PNP باشد، با اتصال هر کدام از ورودی های دیجیتال به ترمینال 24 ولت فرمان اجرا می شود. با استفاده از سوئیچ شماره 1 روی اینورتر وضعیت دلخواه را تنظیم کنید.(توجه:اگر سوئیچ شماره 1 در سمت راست باشد NPN، و اگر در سمت چپ باشد PNP خواهد بود.)

معرفی کی پد اینورتر

1. نمایشگر دیجیتالی : وضعیت عملیاتی و اطلاعات پارامتر فعلی را نمایش می دهد
2. نشان دهنده ست شدن مقدار : LED درطول مقداردهی پارامتر چشمک می زند
3. نشانگر RUN : LED در حین عملیات روشن می شود و در زمان شتاب یا کاهش چشمک می زند
4. نشانگر راست گرد : LED در زمان چرخش راست گرد روشن می شود
5. نشانگر چپ گرد : LED در زمان چرخش چپ گرد روشن می شود

جدول نمایش الفبای اعداد بر روی صفحه نمایش:

معرفی گروههای اصلی اینورتر

روش جابجایی بین گروههای اصلی اینورتر

برای تنظیمات و راه اندازی اولیه درایو لازم است مراحل زیر انجام شود :

1. دکمه جهت دار پایین را فشار دهید. با این کار متن OGR را مشاهده خواهید کرد.
2. دکمه ENTER را فشار دهید تا 0 (صفر) را مشاهده کنید.
3. با دکمه جهت بالا صفر را به یک تغییر دهید.
4. دوباره ENTER بزنید.
5. برق ورودی اینورتر را قطع کنید تا نمایشگر خاموش شود، سپس دوباره اینورتر را به برق وصل کنید، اکنون اینورتر آماده به کار است. با شروع کار اینورتر بر روی نمایشگر 0.00 نمایش داده می شود. حالا کلید MODE می توان بین گروه های اصلی جابجا شد.

روش ورود به زیرگروه های یک گروه اصلی :

برای انتخاب گروه اصلی ابتدا بایستی توسط دکمه های جهت دار بالا یا پایین، زیرگروه مدنظر را انتخاب می کنیم. بعد ازانتخاب زیرگروه، با فشار دادن دکمه ENTER وارد آن زیرگروه می شویم. در این حالت مقدار آن زیرگروه نمایش داده می شود که می توان مقدار آن را تغییر داد.

مثال : تغییر مقدار پارامتر ACC از 5.0 به 16.0:

توجه :توسط دکمه SHIFT می توان بین ارقام عددی که می خواهیم تنظیم کنیم به سمت چپ و راست جابجا شویم. بعد از تنظیم مقدار یک زیرگروه بایستی دوبار دکمه ENTER را فشار دهیم تا مقدار تنظیم شده ذخیره گردد .
