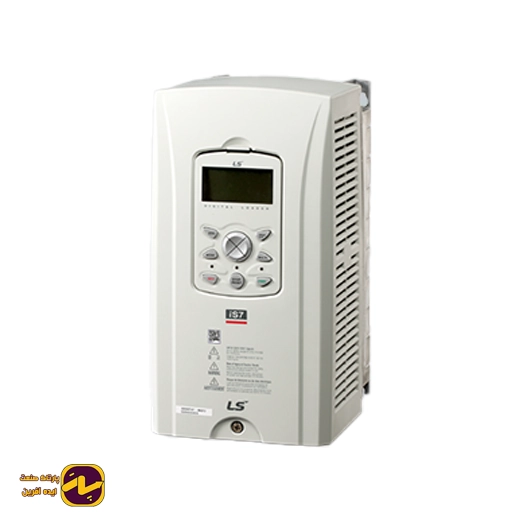

اینورتر LS(ال اس) سه فاز 5.5 کیلووات IS7

مشخصات اینورتر LS(ال اس) سه فاز 5.5 کیلووات IS7

نام دیگر محصول : درایو ls سه فاز 7.5 اسب is7

شرکت سازنده : LS

کشور سازنده : کره جنوبی

سری و مدل :سری IS7
ولتاژ ورودی : سه فاز- 380 ولت

ولتاژ خروجی : سه فاز – 360 تا 480 ولت
توان درایو : 5.5 کیلووات(7.5 اسب بخار)

موارد کاربرد درایو ls سه فاز 7.5 اسب is7

فن و پمپ – جرثقیل – دستگاه بالابر کوچک – میکسر – مخلوط کن – آبمیوه گیری – سانتریفیوژ – ماشین آلات کشاورزی – تجهیزات بدنسازی

تومان 32,928,000

100 عدد در انبار

100 عدد در انبار

قبل از اقدام به خرید آنلاین با کارشناسان فروش ما تماس بگیرید

اطلاعات و کد شناسایی اینورتر LS(ال اس) سه فاز 5.5 کیلووات IS7

کلیه اطلاعات لازم بر روی پلاک اینورتر درج شده است . برای مثال اگر بر روی پلاک عبارت SV008iS7-4NOFDW درج شده باشد بصورت زیر تفسیر می شود:

  • SV : کد محصول
  • 008 : رنج توان موتور مورد استفاده
  • iS7 : مدل محصول
  • 4 : ولتاژ ورودی سه فاز ( 380 ولت )
  • N : بدون کی پد
  • O : نوع UL(OPEN)
  • F : EMC filter
  • D : dc reactor
  • W : نوع اپلیکیشن : web

اجزای درایو

اجزای اینورترهای is7-1 20015-1

اجزای اینورترهای is7-2 20015-2

روش نصب و سیم بندی اینورتر

لازم است درایو ls سه فاز 7.5 اسب is7 را در مکانی نصب کنید که لرزش نداشته باشد و محدوده دمای آن حداکثر 40تا10- درجه سانتیگراد باشد. همان طور که در شکل مشاهده می کنید در اطراف اینورتر حرارت بالایی وجود دارد که می تواند به سایر قطعات صدمه وارد کند، پس لازم است فاصله مناسب را رعایت کنید. توجه داشته باشید اگر اینورتر داخل تابلو نصب می شود حداقل فاصله درایو تا سقف 10سانتی متر باشد.

روش نصب اینورتر is7 20015-3

مطابق شکل زیر اگر دو اینورتر یا بیشتر را در یک تابلو نصب کنیم لازم است فاصله مناسب آنها و سیستم تهویم مناسب رعایت شود:

فاصله و تهویه اینورتر is7 20015-4

ترمینال های قدرت در توان های مختلف

در سری is7 اینورترهای LS برای هر رنج توانی ترمینال های قدرت تفاوت دارند که به صورت زیر تقسیم می شوند

  • اینورترهای تا توان 7.5 کیلووات
  • اینورترهای 11 تا 22 کیلووات
  • اینورترهای 30 تا 75 کیلووات
  • اینورترهای 90 تا 160 کیلووات
  • اینورترهای 185 تا 220 کیلووات
  • اینورترهای 280 تا 375 کیلووات

سیم بندی ترمینالهای قدرت وکنترل(I/O)

نقشه شماتیک ترمینال های قدرت برای مثال در رنج توان 0.75 تا 22 کیلووات به صورت زیر است :

نقشه شماتیک ترمینال های قدرت is7 20015-5

  • ترمینال R,S,T : ترمینال ورودی برق شهری
  • ترمینال +P : ترمینال های ولتاژ DC مثبت
  • ترمینال – N : ترمینال ولتاژ DC منفی
  • ترمینال +P و B :ترمینال های مقاومت ترمز
  • ترمینال U,V,W : ترمینال های خروجی درایو

جدول ترمینالهای کنترلی اینورتر

جدول ترمینالهای کنترلی اینورتر is7 20015-6

سوئیچ انتخاب حالتNPN/PNP

در صورتی که کلید روی NPN باشد، با اتصال هر کدام از ورودی های دیجیتال به ترمینال CM، فرمان اجرا می شود. در صورتی که کلید روی PNP باشد، با اتصال هر کدام از ورودی های دیجیتال به ترمینال 24 ولت فرمان اجرا می شود. با استفاده از سوئیچ شماره 1 روی اینورتر وضعیت دلخواه را تنظیم کنید.(توجه:اگر سوئیچ شماره 1 در سمت راست باشد NPN، و اگر در سمت چپ باشد PNP خواهد بود.)

سوئیچ انتخاب حالتNPN/PNP-is7 20015-7

فعال یا غیر فعال کردن فیلتر داخلی EMC

برای اینورترهای تا 7.5 کیلووات، مطابق تصویر زیر برای فعال یا غیر فعال کردن فیلتر EMC، ابتدا درپوش را برداشته و سپس سوییچ جامپر را پیدا کنید. اگر پین های جامپر به هم متصل نباشند فیلتر EMC غیر فعال است

فیلتر داخلی EMC-1 20015-8

برای فعال کردن فیلترEMC، پین های جامپر را با استفاده از اتصال کوتاه متصل کنید(شکل زیر)

فیلتر داخلی EMC-2 20015-9

2.برای اینورترهای بالاتر از 7.5 کیلووات کابل فیلتر EMC و ترمینال زمین را در پایین اینورتر پیدا کنید. اگر کابل فیلترEMC به پیچ عایق متصل شود، فیلترEMC غیرفعال می شود. برای فعالسازی کابل فیلتر EMC را از پیچ عایق بازکرده و آن را به ترمینال زمین وصل کنید تا فیلترEMC فعال شود.

فیلتر داخلی EMC-3 20015-10

معرفی کی پد درایو

کی پد درایو is7 20015-11

  1. Prog : وارد شدن به پارامتر
  2. کلید جهت بالا ( UP ) : افزایش مقدار پارامتر و جابجا شدن بین گروهها
  3. کلید جهت پایین ( DOWN ) : کاهش مقدار پارامتر و جابجا شدن بین گروهها
  4. کلید جهت چپ ( Left ) : جابجا شدن بین گروهها
  5. کلید جهت راست ( Right ) : جابجا شدن بین گروهها
  6. کلید Mode : جابجا شدن بین گروه های اصلی
  7. کلید Enter : ثبت مقادیر و انجام عملیات
  8. Esc/Shift : کنسل کردن و یا بازگشت
  9. کلید STOP : توقف عملیات
  10. کلید Reverce : کلید اجرای چپ گرد
  11. کلید FWD : کلید اجرای راستگرد
  12. کلید Multi : کلید چندمنظوره
  13. کلید OFF

صفحه نمایش

به محض وصل شدن برق ورودی به اینورتر صفحه نمایش مانند شکل زیر می شود :

صفحه نمایش اینورتر is7-1 20015-12

صفحه نمایش اینورتر is7-2 20015-13

چراغ وضعیت روی کی پد

  • FWD : در طول چرخش راستگرد روشن است
  • REV : در طول چرخش چپ گرد روشن است
  • STOP/RESET : در هنگام توقف موتور روشن است و در هنگام خطا چشمک زن است

معرفی گروههای اصلی اینورتر

در سری iS7 دوازده گروه پارامتر وجود دارد :

  • Drive Group : DRV : پارامترهای مورد نیاز برای راه اندازی( مانند تنظیمات شتاب، ولتاژ و فرکانس )
  • Basic Group : BAS  : پارامترهای اصلی مانند مشخصات موتور
  • Advanced function Group : ADV : پارامترهای تنظیم الگوی شتاب گیری
  • Control function Group : CON : پارامترهای مربوط به روش کنترلی
  • Input terminal Group : IN : پارامترهای ترمینال ورودی
  • Output terminal Group : OUT : پارامترهای ترمینال خروجی
  • Commiunication function Group : COM : پارامترهای مربوط به تنظیمات رابط RS-48s
  • Application function Group : APP : پارامترهای تنظیمات PID کنترلر
  • Auto sequence function Group : AUT  : این گروه با فعالسازی عملکردهای ترتیبی اتوماتیک در گروه APP آشکار می شود
  • Application option Group : APO : پارامترهای مربوط به تنظیمات کارتهای اختیاری مانند کارت انکودر یا کارت PLC
  • Protection Group : PRT : پارامترهای مربوط به محافظت موتور و اینورتر
  • Motor2 function Group : M2 : این گروه در زمان انتخاب موتور دوم برای یکی از ورودی های چند منظوره فعال می شود

نحوه جابجایی بین منوهای مختلف و گروه های اینورتر

مطابق شکل زیر برای جابجا شدن بین گروه های اصلی اینورتر باید از کلید Mode در کی پد درایو استفاده کنید.

نحوه جابجایی بین منوهای مختلف و گروه های اینورتر is7 20015-14

  1. به کمک کلید Mode در کی پد به مد کاری PAR وارد شوید
  2. به کمک کلیدهای جهت دار راست و چپ به گروه مورد نظر بروید
  3. به کمک کلیدهای جهت دار بالا و پایین پارامتر مورد نظر را انتخاب کنید
  4. برای وارد شدن به پارامتر کلید PROG را فشار دهید
  5. به کمک کلیدهای جهت دار بالا و پایین مقدار پارامتر را تغییر داده سپس کلید PROG را فشار دهید

نحوه جابجایی بین منوهای مختلف و گروه های اینورتر is7-1 20015-15

توجه : با فشاردادن کلید ESC در میان پارامترها به اولین پارامتر Drive Group بر می گردیم . همچنین با فشردن کلید ECS در زمان حرکت میان مدهای کاری به مد نمایش اطلاعات عمومی اینورتر باز می گردیم.
